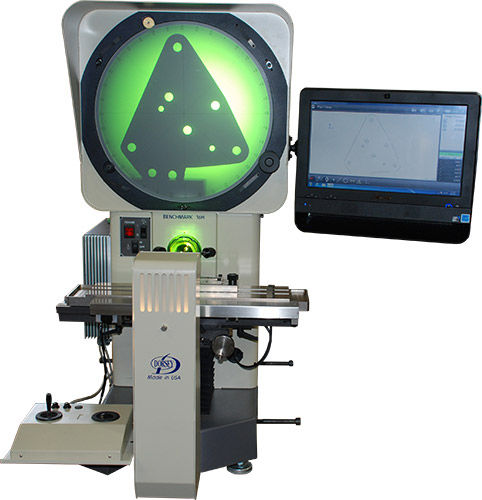

Tischgerät-Profilprojektor 16" | 16H

horizontal

Dieser ultrapräzise optische Komparator verwendet ein integriertes spielfreies, hochauflösendes Maßband und eine frei zugängliche, normalisierte Nullspannungsphase. Diese Merkmale ermöglichen es dem optischen 16H-Komparator, ohne elektronische Kompensation eine inhärente Genauigkeit und Wiederholgenauigkeit von bis zu .00001" zu erreichen. Dieses extrem genaue und vielseitige Messgerät verfügt über unser bewährtes gusseisernes "Ultrapräzisionstischesystem". Die integrierte faseroptische Oberflächenbeleuchtung und ein elektronischer Drehscheibenwinkelmesser machen dies zum genauesten und vielseitigsten horizontalen optischen Tischkomparator, der zu jedem Preis erhältlich ist. 16H Optischer Komparator Hauptmerkmale: 16" hochauflösender vertikaler Glasbildschirm für eine optimale Darstellung des aufrechten Profilbildes. Der bearbeitete Diagrammring mit vertiefter Abschirmung schützt die interne Optik und erleichtert die Ausrichtung des Bildschirms auf die optische Achse. Großformatiger Nonius-Winkelmesser mit einer Minutenteilung. Schnell wechselbare Einzellinsenfassung mit verschiedenen Objektiven: 10X, 20X, 25X, 31.25X, 50X, 62.5X, & 100X. Beschichtete telezentrische Parfokaloptik. Wahlweise mit Glasfaser- oder LED-Flächenbeleuchtung. Vernickelter Grauguss-Arbeitsplatz 18" X 5" mit universeller Schwalbenschwanznut. Der Tischhub beträgt 10" x-Achse und 6" y-Achse und 2" Fokus. Kreuzrollenlager-Tischverfahrweg in allen Achsen. X & Y-Achse 0.0005mm/.00002" Linearmaßstäbe spielfrei Die X- und Y-Achse sind in der Mitte der Tischbewegung montiert, um die Genauigkeit zu erhöhen. Die Optik und die Bewegung der Arbeitsplatte sind auf einer Basis aus gegossenem Granitverbund montiert.
