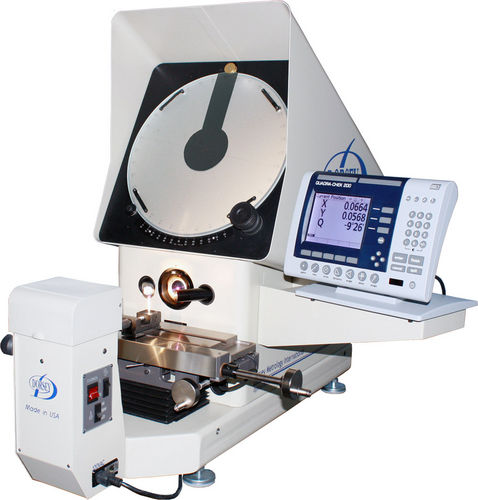

Optische Messuhr 14" | 14HE

Die wichtigsten Merkmale des 14HE Optischen Komparators: Bearbeiteter Diagrammring mit vertiefter Abschirmung schützt die interne Optik Der Kartenring erleichtert die Ausrichtung des Bildschirms auf die optische Achse 14" hochauflösender, abgewinkelter Glasbildschirm für optimale Darstellung Großformatiger Nonius-Winkelmesser mit einer Minutenteilung Schnell wechselbare Einzellinsenfassung mit wählbaren Objektiven, 10X, 20X, 25X, 50X, 100X Beschichtete telezentrische Parfokaloptik Optionale patentierte, ausfahrbare LED-Flächenbeleuchtung, Sonnenbrille ist nicht erforderlich! Die Beleuchtung ist auf das Teil gerichtet, nicht auf die Augen des Bedieners Vernickelter Grauguss-Arbeitsplatz 16" X 4" mit Universal-Schwalbenschwanznut Der Tischhub beträgt 8" X-Achse und 4" Y-Achse und 1,5" Fokus Kreuzrollenlagerweg in allen drei Achsen X- und Y-Achse 0,0005 mm/0,00002" Linearmaßstäbe spielfrei X- und Y-Achse sind in der Mitte der Tischbewegung montiert, um die Genauigkeit zu erhöhen Die Optik und die Arbeitstischbewegungen sind auf einer robusten Winkelplattenkonstruktion montiert Der einhändige Schnellwechseltisch ermöglicht die Feineinstellung von Kurs und Mikrometertyp Der Y-Achsantrieb ist direkt unter dem Schwerpunkt montiert, um eine bessere Gewichtsverteilung und höhere Genauigkeit zu erreichen Positiv/Negativ 5 Grad Lichtquellen-Wendelverstellung Weitere wichtige Funktionen: 2 Jahre beschränkte Garantie. NIST-rückverfolgbare Zertifizierung für optische und workstage Bewegungsgenauigkeit. Veröffentlichte optische und messtechnische Genauigkeit. Dieser Komparator ist für den Einsatz mit Overlays oder mit einer Vielzahl von Ausleseformaten erhältlich, von einfachen X-Y-Auslesungen bis hin zu programmierbaren geometrischen Anzeigen. Auf unserer Seite mit den Digitalanzeigen finden Sie die verfügbaren Optionen.
