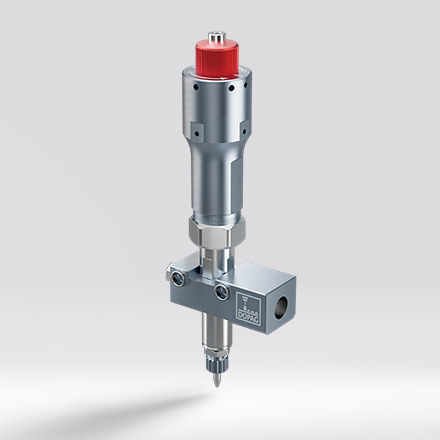

Volumetrisches Dosierventil

mit pneumatischem Stellantriebmit großem Viskositätsbereichfür hohen Durchsatz

Kurzbeschreibung
Das volumetrische Schussventil ist für die kontaktlose, präzise und reproduzierbare Auftragung von Schmierfetten und Ölen konzipiert. Es dosiert sehr kleine Volumina mit hoher Geschwindigkeit, einer Dosiergenauigkeit besser als ±2 % und einer Lebensdauer von bis zu 50 Millionen Dosierungen. Keine Leckage bei gleichbleibender Genauigkeit.

Vorteile

• Kontaktloser Materialauftrag mit einer Dosiergenauigkeit besser als ±2 %
• Dosierung von sehr kleinen Volumina (> 0,001 ml) bei sehr hohen Frequenzen (bis zu 30 Dosierungen/s)
• Bis zu 50 Millionen identische, leckagefreie Dosierungen — längere Lebensdauer als vergleichbare Ventile
• Breites Portfolio an Düsengrößen und -typen für maximale Flexibilität

Präzise Schusstechnologie
Das volumetrische Schussventil ermöglicht kontaktlose, sehr kleine und reproduzierbare Aufträge von Schmierstoffen auf verschiedenste Formen und Oberflächen. Verfügbare Dosiergrößen:

• 0,001 – 0,020 ml
• 0,005 – 0,048 ml

Funktions- und Prozessvorteile
Das volumetrische Dosierprinzip arbeitet nahezu unabhängig von Temperatur-, Druck- oder Viskositätsschwankungen. Dadurch entfallen in vielen Anwendungen zusätzliche Komponenten wie ein zweites Produkt-Druckregelventil oder Temperaturregelungen, was Systemkomponenten, Wartungskosten und Fehlerpotenzial reduziert.

Haltbarkeit und Wartung
Das Ventil arbeitet im niedrigen Eingangsdruckbereich (Material-Eingangsdruck < 13 bar), wodurch Belastung und Verschleiß von Dichtungen und Schließelementen sowie anderen Systemkomponenten reduziert werden. Dies verringert auch die Trennung von Grundöl und Verdicker bei Schmierstoffen. Verschleißteile sind in wenigen Schritten austauschbar, ohne das gesamte Ventil ersetzen zu müssen, was die Wartung vereinfacht.

Anwendungsflexibilität
Verschiedene Düsengrößen und -typen mit unterschiedlichen Schussrichtungen sind verfügbar, einschließlich kundenspezifischer Düsen für schwer zugängliche Bereiche. Das Ventil eignet sich für Mikrodosieranwendungen und schwer zugängliche Stellen.

Optionen

• Verschiedene Düsengrößen und -typen mit unterschiedlichen Schussrichtungen
• Magnetventil für Luftantrieb
• Heizung
• Huberfassung

Technische Daten

• Kontaktlose volumetrische Dosierung für Dosiermengen von 0,001 bis 0,048 ml
• Einfache und reproduzierbare Einstellung der Dosiermenge über eine Rasterschraube
• Viskositätsbereich: NLGI 0 – 3
• Material-Eingangsdruck: 0,5 – 13 bar
• Antriebsdruck: 2,5 – 7 bar
• Dosiergenauigkeit: besser als ±2 %
• Maximale Schussfrequenz: bis zu 30 Dosierungen pro Sekunde
• Betriebslebensdauer: bis zu 50 Millionen Dosierungen (leckagefrei)
• Geeignete Medien: Fette und Öle (Mikrodosierung)
