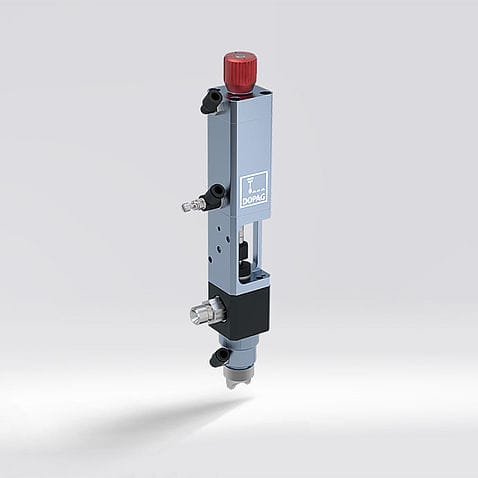

Nadeldosierventil

Sprühvolumetrischmit großem Viskositätsbereich

Übersicht
Absolut gleichmäßige Sprühmuster, reproduzierbare Genauigkeit und ohne Spritzer – die volumetrischen Dosierventile von DOPAG machen dies möglich.

Produktinformation
Die volumetrischen Sprühventile für Schmierstoffe sind in zwei Ausführungen erhältlich: basierend auf dem Nadeldosierventil oder auf dem Kammerdosierventil.

Versionen

• Nadeldosierventil (0,003 - 0,2 ml)
• Kammerdosierventil (0,05 - 3 ml)

Vorteile

• Berührungslose Materialauftragung mit Dosiergenauigkeit < ±1 %
• Zuverlässiger Prozess auch ohne zusätzliche Überwachung
• Präzise und individuell einstellbare Sprühmuster
• Breites Portfolio an Düsenverlängerungen für maximale Flexibilität

Sprühmuster und Düsenverlängerungen
Im Vergleich zu herkömmlichen Sprühadaptern sind DOPAG-Ventile mit einer integrierten Materialdrosselung ausgestattet, die individuell einstellbare Sprühmuster ermöglicht und Spritzer vermeidet. Eine nahezu unbegrenzte Auswahl an Düsenverlängerungen steht zur Verfügung, um unterschiedliche Formen und Geometrien zu erreichen; kundenspezifische Verlängerungen können je nach Anforderung geliefert werden.

Optionen

• Verschiedene Düsenverlängerungen mit unterschiedlichen Sprühkegeln/-richtungen
• Magnetventilplatte 24 V zur Steuerung
• Luftaufbereitungseinheit für Sprühluft
• Huberfassung zur Erhöhung der Prozesszuverlässigkeit

Technische Daten

• Volumetrische Dosierung für Volumina von 0,003 - 3,00 ml
• Viskositätsbereich 10 bis 1.000.000 mPas
• Materialeinlassdruck max. 150 bar
