Bürstenloser Motor RB-4817-CE

BLDC12 V24 V

Produktübersicht

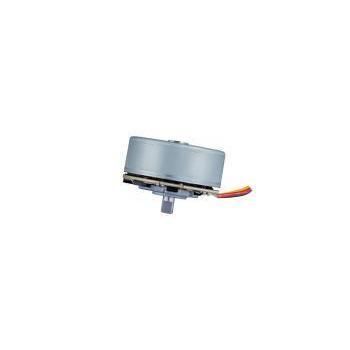

Der RB-4817-CE ist ein flacher Außenläufer-BLDC-Motor mit ca. 48 mm Außendurchmesser, entwickelt für kompakte Geräte, die hohe Drehmomentdichte bei begrenztem Bauraum benötigen. Die Gehäusedicke beträgt etwa 18 mm. Typische Anwendungen: Geldautomaten, Verkaufsautomaten, Bürodrucker, Aktenvernichter, Projektoren, Lüfter und kompakte Antriebs-Module.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: Außenläufer-BLDC-Motor (flach)
• Modell: RB-4817-CE / RB-4817
• Hersteller: KWC Motor
• Hauptvorteil: hohe Drehmomentdichte bei geringem Einbauhöhenbedarf
• Übliche Anpassungen: Welle, Leitungen, Stecker, Montage, Wicklung und elektrische Parameter

Spezifikationen

• Außendurchmesser: 48 mm Klasse
• Gehäusedicke: ca. 18 mm
• Spannungsoptionen: anpassbar (üblich 12 V–24 V)
• Blockiermoment: bis zu 11 kg·cm (abhängig von Wicklung und Betriebsbedingungen)

Anpassung und Beschaffungshinweise
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Wicklung, Wellenausführung, Leitungen, Stecker, Montagepunkte, Drehzahl-/Drehmomentziele sowie EMC-/Geräuschanforderungen. Angebot und Lieferzeiten werden nach Festlegung der Spezifikation, Menge und Anpassungsumfang bestätigt. Technische Zeichnungen sollten zur Bestätigung von Montagemaßen und Wellenabmessungen vor Musternutzung herangezogen werden.

Zielanwendungen und Einpassung ins Design

• Geldautomaten & Verkaufsautomaten: flache Außenläufer-Bauform reduziert die axiale Höhe und liefert nutzbares Drehmoment für intermittierende Zuführ- und Fördermechaniken
• Drucker, Aktenvernichter & Büroautomation: geeignet für Papierzufuhr, Schneid- und kompakte Antriebs-Module, wenn Platz und Drehmoment abgewogen werden müssen
• Lüfter & Projektoren: kompakte Motorlösung für Gebläse und optische Baugruppen

Hinweise zur technischen Auswahl

• Sicherstellen der Betriebsspannung und Wicklungskonfiguration für den gewünschten Drehzahl-/Drehmomentpunkt
• Prüfen von Einschaltdauer und thermischem Umfeld für zulässigen Dauerbetrieb
• Längen der Welle, Montageinterface und Leitungsführung anhand von Zeichnungen bestätigen
• Geräusch- und EMC-Ziele angeben, falls relevant

Vergleich mit typischen zylindrischen Motoren

• Einbauraum: flaches Gehäuse von 18 mm reduziert die axiale Höhe gegenüber vielen Innenläufer-Designs
• Drehmomentdichte: Außenläufer-Konstruktion ermöglicht höheres Drehmoment bei gleichem Durchmesser
• Integration: Höheintegration vereinfacht, axiale Freiräume und Lagerunterstützung prüfen

Häufige Fragen beim Einkauf

• F: Eignet sich RB-4817-CE für ein ATM- oder Verkaufsautomatenmodul? A: Ja. Endgültige Auswahl mit Lastprofil, Einschaltdauer und Einbaudaten prüfen.
• F: Können Spannung oder Welle angepasst werden? A: Ja. Spannung, Wicklung, Welle, Leitungen, Stecker und Montage sind für OEM/ODM anpassbar.
• F: Sind Datenblätter und Zeichnungen verfügbar? A: Ja. PDF-Datenblätter und Zeichnungen werden zur Bestätigung von Maßen und Leistungsdaten vor Mustern bereitgestellt.

Technische Spezifikationen (Zusammenfassung)

• Modell: RB-4817-CE
• Typ: Flacher Außenläufer-BLDC
• Außendurchmesser: ~48 mm
• Gehäusedicke: ~18 mm
• Spannung: anpassbar (typ. 12–24 V)
• Blockiermoment: bis zu 11 kg·cm (abhängig von Wicklung und Last)
• Anpassungen: Welle, Leitungen, Stecker, Montage, Wicklung, Drehzahl, Drehmoment, EMC-/Geräuschziele
