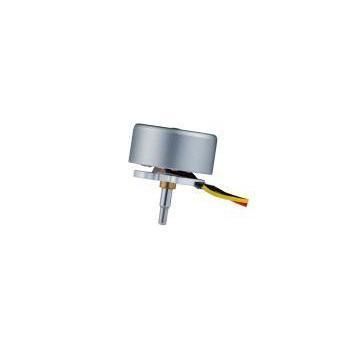

Bürstenloser Motor RB-1806-CE

BLDC8,4 V7,4 V

Produktübersicht

Der RB-1806-CE ist ein Außenläufer-BLDC-Motor der Klasse 1806, ausgelegt für kompakte Hochgeschwindigkeitsantriebe wie kleine Drohnen, Mikro-Luftpumpen, Handventilatoren und Smart-Home-Geräte. Der Motor verfügt über einen flachen Außenläufer (Außenrotordurchmesser ≈23,4 mm), unterstützt typischerweise 7,4 V (2S) und 11,1 V (3S) und erreicht in Abhängigkeit von der Variante Leerlaufdrehzahlen bis ca. 22.747 U/min. OEM/ODM-Anpassungen für elektrische und mechanische Parameter sind möglich.

Wesentliche Fakten für Einkäufer/Entwickler

• Produktkategorie: Außenläufer-BLDC-Motoren
• Motorfamilie: Außenläufer BLDC (1806-Klasse)
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: kleine UAV/Drohnen, Mikro-Luftpumpen, Handventilatoren, Smart-Home-Geräte

Spezifikationskennzeichen

• Durchmesser: 18 mm (Stator-Klasse), Außenrotordurchmesser ≈23,4 mm
• Spannung: typischerweise 7,4 V (2S) und 11,1 V (3S); einige Varianten 5,0 V–13,1 V
• Drehzahl: Leerlaufbeispiele bis ~22.747 U/min; MaxEff-Drehzahlen variieren je nach Variante

Hinweise zur Individualisierung

• Unterstützt OEM/ODM-Anpassungen: KV-Wert, Betriebsspannungsbereich, Wellenlänge/-gewinde (CW/CCW), Befestigungsmuster, Steckverbinder, vormontierte Leitungen oder Prop-Adapter, Getriebe- oder Steuerungsintegration.
• Leistungsanpassungen möglich: KV, Abstimmung von Drehzahl/Drehmoment sowie dynamische Auswuchtung für geringe Vibration und EMC/Lärmziele.

Kernanwendungen & Lösungsansätze

• UAV & Drohnen: Geeignet für kleine Quadrocopter und RC-Modelle. Die Außenläufer-Anordnung erhöht die Rotationsträgheit für stabileren Flug; das flache Profil reduziert Bauraumhöhe und aerodynamischen Widerstand.
• Mikro-Luftpumpen & Smart-Home-Geräte: Geeignet für tragbare Pumpen, Handventilatoren und kompakte Geräte mit Anforderungen an hohe Impellerdrehzahlen und enge Integration.

Technische Tabelle (aus dem Datenblatt)
Modell | Betriebsspannungsbereich | Nennspannung | Leerlaufdrehzahl | Drehzahl bei max. Wirkungsgrad | Drehmoment bei max. Wirkungsgrad | Leistung bei max. Wirkungsgrad
RB-1806-CE-N-01 | 5.0V - 8.4V | 7.4V (2S) | 18,300 rpm | 15,555 rpm | 167.6 g.cm | 26.73 W
RB-1806-CE-N-02 | 5.0V - 13.1V | 11.1V (3S) | 18,150 rpm | 15,428 rpm | 191.0 g.cm | 30.00 W
RB-1806-CE-N-03 | 5.0V - 8.4V | 7.4V (2S) | 21,573 rpm | 19,313 rpm | 88.4 g.cm | 17.90 W
RB-1806-CE-N-04 | 5.0V - 13.1V | 11.1V (3S) | 22,747 rpm | 20,184 rpm | 154.0 g.cm | 32.50 W

Vergleich / Vorteile gegenüber Innenläufern

• Wärmeabfuhr: verbesserte Kühlung durch rotierendes Gehäuse, das Luftstrom erzeugt
• Drehmomentcharakteristik: hohes Direktantriebsdrehmoment, geeignet für Propeller/Impeller
• Bauform: flaches Profil spart Bauraumhöhe
• Ansprechverhalten: schnelle Reaktion durch Direktantrieb

Technische Merkmale / Spezifikationen

• Modellreihe: RB-1806-CE (Varianten RB-1806-CE-N-01 / N-02 / N-03 / N-04)
• Motortyp: Außenläufer-BLDC
• Stator-Spezifikation: 1806 (Statoraußendurchmesser ≈23,4 mm)
• Rotor: Außenläufer, Flachprofil für bessere Wärmeabfuhr und geringeren aerodynamischen Widerstand
• Typische Spannung: 7,4 V (2S) und 11,1 V (3S); Varianten 5,0 V–13,1 V
• Beispiele für Drehzahl/ Drehmoment: Werte leerlauf/MaxEff variieren je Variante (z. B. Leerlauf bis ~22.747 U/min; MaxEff-Drehmoment 88,4–191,0 g·cm)
• Ausgangsleistung: ca. 17,90 W bis 32,50 W abhängig von der Variante
• Anwendungen: kleine Quadrocopter, RC-Modelle, Mikro-Luftpumpen, Handventilatoren, Smart-Home-Geräte
• Anpassungsmöglichkeiten: KV-Anpassung, Wellenende (CW/CCW), Montagebohrungen, Auswuchtungsoptionen, Vormontage mit Steckern/Leitungen/Prop-Adapter, Getriebe-/Steuerungsintegration
• Hinweis: Leerlauf- und MaxEff-Werte sind Referenzangaben; für Dauerbetrieb Temperatur- und Lastbedingungen prüfen.
