Arbeitsplattform Xsafe plus

Überblick

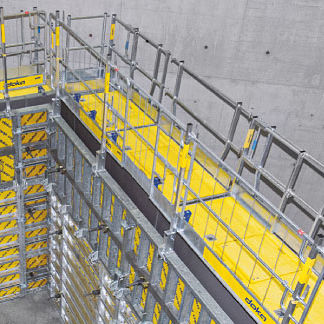

Die vormontierten, klappbaren Arbeitsbühnen mit integrierbaren Front-/Rück- und Seitengeländern, Leitern und selbstschließenden Durchstiegsöffnungen sind sofort einsatzbereit und steigern die Sicherheit auf der Baustelle deutlich. Das System ist kompatibel mit Framax Xlife Rahmen- und Stützenschalungen, Framax Xlife plus sowie Trägerschalungen FF20, Top 50 und Top 100.

Hauptvorteile
Hohe Arbeitssicherheit

• Sichere Montage am Boden: lift-in-one Einheiten werden liegend aufgebaut und anschließend hochgehoben.
• Gefahrfreier Zugang zur Arbeitsebene durch integrierbare Teleskopleitern und selbstschließende Durchstiegsöffnungen.
• Rundum Front-/Rück- und Seitengeländer gewährleisten durchgehenden Fallschutz an der Schalung.
• Systemseitige Bühnenverlängerungen und Eckübergänge vermeiden provisorische Lösungen.

Schnelle Arbeitsabläufe

• Vormontierte, klappbare Bühneneinheiten beschleunigen Montage und Demontage.
• Schalung und Bühne können in einem Kranhub zusammen gehoben werden, was schnelles Umsetzen ermöglicht.
• Freie Arbeitswege, da Elementstützen an der Rückseite der Bühne angeschlossen werden.
• Optimierte Abläufe durch integrierte Verbindungspunkte und genormte Schnittstellen.

Zeit- und Kostenersparnis

• Ein Bühnenkonzept für alle Doka-Wandsysteme reduziert Lagerbreite.
• Nachrüstbar an stehender Schalung mittels Umsetzadapter, reduziert Zusatzteile.
• Reduzierte Vorhaltemengen senken Lager- und Transportkosten.

System

• Bühnenlängen: 1,00 m bis 2,70 m (drei Längenvarianten für Rahmen- und Trägerschalung).
• Stahlrahmen schützt den Belag vor Beschädigungen auf der Baustelle.
• Integrierte Anschlussmöglichkeiten erleichtern das Anbauen von Zusatzteilen (Eckübergänge, Abschlüsse).
• Mit der Xsafe plus Bühnenverlängerung 0,60 m lässt sich die Bühne beidseitig bis zu 0,60 m teleskopieren, um Lücken zu schließen und sichere Übergänge zu schaffen.

Komponenten und Merkmale

• Xsafe plus Stützenstrebe: ermöglicht Neigungsanpassung der Bühne ±5°, sodass die Arbeitsebene waagrecht bleibt, und leitet Kräfte beim Anschluss von Elementstützen ab.
• Seitengeländer: integrierbar für Links- oder Rechtseinsatz; Schließlücken zwischen Bühnen sind in 5-cm-Schritten bis 50 cm teleskopierbar und nach hinten verschiebbar.
• Gegengeländer (vorauslaufend): bietet Absturzschutz bereits beim Betreten der Bühne und sorgt so für kompletten Seitenschutz.
• Leitern und Durchstieg: integrierbare Teleskopleiter und selbstschließende Durchstiegöffnungen ermöglichen gefahrloses Erreichen der Arbeitsebene; Leiterbereich 155 cm bis 271 cm.
• Geländerverlängerung: gewährleistet vollständigen Schutz, wenn die Bühne mit Bühnenverlängerungen vergrößert wird.
• Framax-Adapter XP: Montage des Schutzgitters XP im liegenden Zustand möglich; Geländerpfosten bis 15° neigbar für mehr Arbeitsraum beim Betonieren.
• Umsetzadapter und Umsetzriegel: Umsetzadapter erlaubt Montage an bereits stehender Rahmenschalung; Umsetzriegel ermöglicht Aufrichten und Umsetzen großer Einheiten zusammen mit dem Bühnensystem (CE-kennzeichnet, mit Betriebsanleitung).
• Schwenkplatte: ermöglicht Lieferung großer Schalungseinheiten komplett mit Bühnensystem bei beengten Platzverhältnissen und reduziert Montageaufwand auf der Baustelle.

Kompatibilität / Einsatz

• Für Rahmen- und Trägerschalung sowie Trägerholz-Schalungen konzipiert.
• Kompatibel mit Framax Xlife Rahmen- und Stützeinheiten, Framax Xlife plus sowie FF20, Top 50 und Top 100.
• Bühnenriegel 1,50 m zur Verbindung mit Rahmenschalung auf Betonierhöhe; 2,10 m Riegel für Aufstockung und Ausrichtung.
• Xsafe plus Riegelverbinder verbindet Bühnen- oder Multifunktionsriegel mit Trägerschalung.
• Xsafe plus Stützenadapter ermöglicht Einsatz an Stützenschalungen und sorgt für sichere Aufstiege und rundum begehbare Bühnen.

Anwendungsbeispiele

• Als Betonierebene mit Umsetzadapter zur Reduzierung der Vorhaltemengen auf der Betonierhöhe.
• Aufrichten großer Einheiten nach liegendem Aufbau und Umsetzen zusammen mit dem Bühnensystem.
• Transport und Lieferung großer Einheiten bereits mit Bühnensystem zur Reduzierung von Montagearbeiten auf der Baustelle.

Technische Daten

• Bühnenlängen: 1,00 m bis 2,70 m.
• Bühnenverlängerung: teleskopierbar bis 0,60 m je Seite.
• Seitenteleskopierung für Ausgleichslücken: 5-cm-Raster bis max. 50 cm.
• Teleskopleiter: 155 cm bis 271 cm.
• Neigungsanpassung über Stützenstrebe: ±5° (Arbeitsebene bleibt waagrecht).
• Riegel: 1,50 m und 2,10 m.
• Umsetzriegel: CE-gekennzeichnet, mit Betriebsanleitung.
• Kompatibilität: Framax Xlife, Framax Xlife plus, FF20, Top 50, Top 100 und Trägerholz-Schalungen mit geeigneten Verbindern.
