Transportbühne Xclimb 60

Überblick

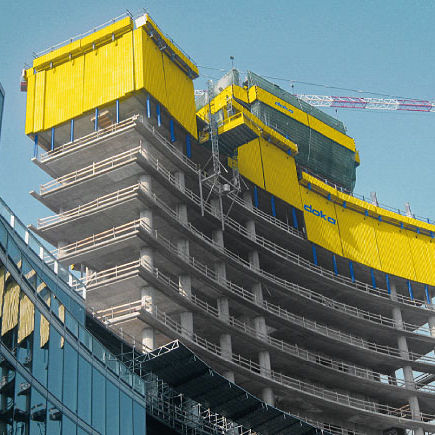

Das Schutzschild Xclimb 60 ist ein hydraulisch kletterndes Fassadeneinhausungssystem, das sichere Ausführungen von Arbeiten in den obersten Gebäudeebenen von Hochhäusern ermöglicht und zugleich Witterungsschutz bietet. Das System ist am Bauwerk geführt und kann bei Bedarf per Kran umgesetzt oder über eine mobile Hydraulikeinheit verschoben werden. Mehrere Varianten decken unterschiedliche Baustellenanforderungen ab.

Sichere Eigenschaften

• Fugenlose Umhausung schützt Personal vor Absturzgefahr, Wind und Witterung.
• Ständige Führung am Bauwerk ermöglicht sicheres Umsetzen auch bei hohen Windgeschwindigkeiten.
• Horizontale und vertikale Abdichtung verhindert Herabfallen von Teilen während Hebe- und Umsetzvorgängen.
• Modulares System passt sich jeder Grundriss- oder Fassadengeometrie an.
• Verstellbare Deckenauflager und verschiebbare Arbeitsbühnen für unterschiedliche Geschosshöhen und Fassadenneigungen.
• Optionale Vormontage reduziert Montagezeiten; mobile Hydraulik verringert Kranbedarf.

System & Ausführungsvarianten
Schutzschild Xclimb 60 mit Rahmeneinhausung Xbright
Die Rahmeneinhausung Xbright ist ein mietfähiges System mit großen Rahmenelementen und einfachen Verbindungen zur Verkürzung der Montagezeit. Unterschiedliche Einsätze sind möglich, um den Anforderungen der Baustelle zu entsprechen.

Ausführung mit PC-Inlay

• lichtdurchlässig
• winddicht
• blickdicht

Ausführung mit Gitter-Inlay

• lichtdurchlässig
• winddurchlässig

Rundumschutz (PC‑Inlay)
Das lichtdurchlässige Polycarbonat‑Inlay sorgt für natürliche Beleuchtung der abgeschirmten Arbeitsebenen, ist winddicht und blickdicht und erhöht so das Sicherheitsgefühl und die Produktivität auf der Baustelle.

Schutzschild Xclimb 60 mit Trapezblech‑Einhausung
Die Kombination mit einer Trapezblech‑Einhausung eignet sich für komplexe Bauwerksgeometrien. Das System lässt sich flexibel dimensionieren und zentimetergenau anpassen, um alle Zwischenräume zu schließen und das Herabfallen von Werkzeugen oder Kleinteilen zu verhindern.

Variante mit Trapezblech

• winddicht
• blickdicht

Variante mit perforiertem Trapezblech

• lichtdurchlässig
• winddurchlässig

Tischhubsystem TLS
Das Tischhubsystem TLS ist ein Zusatzgerät, das ein kranunabhängiges, sicheres Umschlagen von Deckenschalungen, Arbeitsmitteln und Material ermöglicht. TLS kann hängend am Bauwerk oder als selbstkletternde Einheit verwendet und in die Schutzschilde integriert werden.

Referenzen (Auswahl)

• Post Rotterdam
• Hudson's Site
• 100 Flatbush
• Aloft Hotel, Hudson Yards
• Marina Tower
• Franklin Turm
• 55 Hudson Yards

Caractéristiques / spécifications techniques

• Systemtyp: hydraulisch kletterndes, am Bauwerk geführtes Schutzschild (Xclimb 60).
• Einsatz: Führung am Bauwerk für Einsatz bei Wind; Umsetzen per Kran oder mobile Hydraulik.
• Modularität: Baukastensystem anpassbar an alle Grundrisse und Geschosshöhen.
• Deckenauflager: verstellbar für variable oder konstante Fassadenneigungen.
• Abdichtung: horizontale und vertikale Abdichtung verhindert Herabfallen von Teilen während Umsetzen.
• Ausführungen: Rahmeneinhausung Xbright (PC / Gitter), Trapezblech, perforiertes Trapezblech.
• Integration: kompatibel mit dem Tischhubsystem TLS für kranfreie Handhabung von Schalungen und Material.
