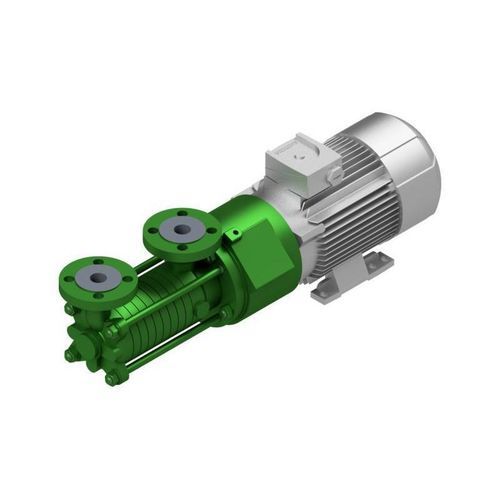

Seitenkanalpumpe WPM

für Kohlenwasserstoffefür Chemikalienmagnetgekuppelt

Produktbeschreibung
Die Type WPM ist eine ein- oder mehrstufige, selbstansaugende horizontale Seitenkanalpumpe. Seitenkanalpumpen verbinden die Selbstansaugfähigkeit mit einer hohen Druckziffer, wodurch sie bei Förderung kleiner Fördermengen gegen relativ hohe Druckhöhen wirtschaftlicher arbeiten als normale Kreiselpumpen. Die Saug- und Druckstutzen lassen sich jeweils in 90°-Schritten in alle Richtungen drehen. Eine Selbstansaugfähigkeit ist nur bei obenliegenden Saug- und Druckstutzen gewährleistet. Die Stufen sind durch gekammerte O-Ringe gegen die Atmosphäre abgedichtet. Die Lagerung der Pumpenwelle erfolgt in Gleitlagern. Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Ein interner Umlaufstrom führt die durch Wirbelstromverluste entstehende Wärme ab. Durch den direkten Anbau des Zusatzmotors entfallen zusätzliche Wälzlager und die mechanische Kupplung.

Anwendungen

• Chemie
• Petrochemie
• Tanklager / Tankfarmen

Wesentliche Merkmale

• Ein- oder mehrstufige Seitenkanalpumpe mit Permanentmagnetkupplung
• Selbstansaugend (nur bei obenliegenden Saug- und Druckstutzen)
• Horizontale Aufstellung
• Saug- und Druckstutzen in 90°-Schritten drehbar
• Stufen gegen Atmosphäre mit gekammerten O-Ringen abgedichtet
• Lagerung in Gleitlagern
• Spalttopf dichtet das Fördermedium hermetisch ab
• Interner Umlaufstrom zur Ableitung von Wirbelstromwärme
• Direkter Anbau des Zusatzmotors erspart zusätzliche Wälzlager und mechanische Kupplung

Dokumentation
Prospekt (de) verfügbar. Prospekt (en) verfügbar.

Technische Daten

• Q max: 2,4 m³/h [10.6]**
• H max: 260 m [853 ft]**
• Betriebsdruck: 24 bar [348 psi]*
• Temperatur: 150° C [302° F]*
• max. Drehzahl: 3500 min−1
• Abdichtung / Gleitringdichtung: Magnetkupplung
• Aufstellung: horizontal
• Selbstansaugend: ja (nur bei obenliegenden Saug- und Druckstutzen)
• Lagerung: Gleitlager
• Werkstoffe: Duplex, Ni-Basis, austenitischer Stahl
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
• * höhere Drücke und Temperaturen auf Anfrage
• ** abhängig von Baugröße und Drehzahl
