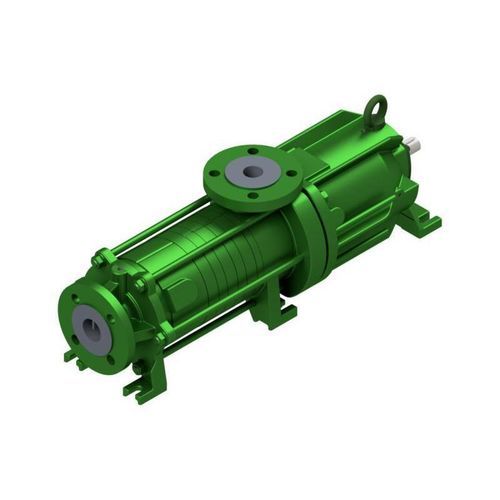

Seitenkanalpumpe SCM

Kraftstofffür GasÖl

Beschreibung Die SCM ist eine ein- oder mehrstufige selbstansaugende horizontale Seitenkanalpumpe in hermetisch dichter Ausführung mit Magnetkupplung. Saug- und Druckflansche sowie Gehäuseschrauben sind ausgelegt nach PN40. Die Spalttöpfe werden entsprechend den vorhandenen Betriebsdrücken angepasst und dichten das Fördermedium hermetisch nach außen ab. Durch den axialen Saugstutzen und das vorgeschaltete Sauglaufrad erzielt die SCM niedrige NPSH-Werte. Die Pumpe ist besonders geeignet für die sichere, leckagefreie Förderung von gefährlichen oder aggressiven Flüssigkeiten, auch mit hohen Gasanteilen. Seitenkanalpumpen arbeiten bei kleinen Fördermengen gegen relativ hohe Drücke wirtschaftlicher als normale Zentrifugalpumpen aufgrund ihrer hohen Druckziffer.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Daten (Auszug)

• Q max: 32 m³/h [141 g.p.m.]**
• H max: 600 m [1970 ft]**
• Betriebsdruck: 40 bar [580 psi]*
• Temperatur: 180° C [356° F]*
• max. Drehzahl: 1750 min−1
• Abdichtung: Magnetkupplung (Spalttopf)
• Aufstellung: horizontal
• Selbstansaugend: ja

Eigenschaften / Technische Spezifikationen

• Typ: SCM (ein- oder mehrstufige Seitenkanalpumpe)
• Hermetisch dicht durch Permanentmagnetkupplung und Spalttopf
• Saug- und Druckflansche sowie Gehäuseschrauben ausgelegt nach PN40
• Spalttöpfe/Containment shells: an Betriebsdrücke angepasst
• Q max: 32 m³/h [141 g.p.m.]** (abhängig von Baugröße und Drehzahl)
• H max: 600 m [1970 ft]** (abhängig von Baugröße und Drehzahl)
• Max. Betriebsdruck: bis 40 bar [580 psi]* (höhere Drücke auf Anfrage)
• Betriebstemperatur: bis 180° C [356° F]* (höhere Temperaturen auf Anfrage)
• Max. Drehzahl: 1750 min−1
• Lagerung: Wälzlager; produktseitig Gleitlager
• Schmierung: Fett
• Werkstoffe: Duplex, Ni-Basislegierungen, Sphäroguss / Stahlguss, austenitischer Stahl
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
• Geeignet für die sichere, leckagefreie Förderung aggressiver und gefährlicher Flüssigkeiten sowie Medien mit hohem Gasanteil

Hinweise

• * höhere Drücke und Temperaturen auf Anfrage
• ** abhängig von Baugröße und Drehzahl
