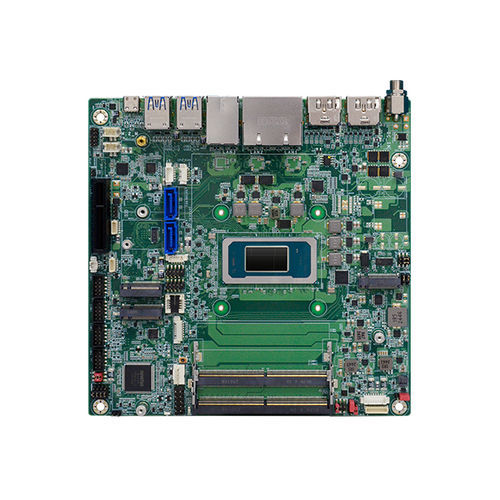

Mini-ITX-Mainboard PTH171/PTH173

embeddedIntel® Core™ UltraIntel®

Die PTH171/PTH173 sind Mini-ITX Industrie-Motherboards von DFI und unterstützen Intel® Core Ultra Prozessoren der nächsten Generation (TDP bis 25W). Sie sind für Embedded-, Edge- und Industrieanwendungen ausgelegt, die mehrere Displays, umfangreiche I/O und flexible Erweiterung erfordern.

Wesentliche Merkmale

• Formfaktor: Mini-ITX.
• CPU: Intel® Core Ultra der nächsten Generation (TDP bis 25W).
• Speicher: 2 x DDR5 6400/7200 MHz, bis zu 128 GB.
• Vier unabhängige Displays: 1 x DP++, 1 x HDMI 2.0, 1 x USB Type-C, 1 x M.2 A (M2A-Display-Erweiterungsanschluss) mit Unterstützung für eDP/LVDS/HDMI/DVI/VGA/DP.
• Mehrfache Erweiterung: 1 x PCIe Gen5 x4, 1 x M.2 M key (NVMe), 1 x M.2 B key (4G/5G) mit SIM-Slot, 1 x M.2 E key (WiFi/BT), 1 x M.2 A key (Display- / USB-Erweiterung).
• Umfangreiche I/O: Bis zu 3 x Intel 2.5GbE, 2 x COM, 4 x USB 3.2 Gen2 Typ-A, 1 x USB Type-C (DP alt / USB3 Gen2 / PD 15W), 5 x USB 2.0 Header, 2 x SATA 3.0, Audio L/R mit Unterstützung für 3W-Lautsprecher.
• Out-of-Band-Management: Unterstützt EXT-OOB (Full); optional internes RJ45, CNVi, Intel vPro je nach Anwendung.
• Status: Vorläufig.

Technische Daten

• Modellfamilie: PTH171 / PTH173.
• Formfaktor: Mini-ITX.
• Prozessorunterstützung: Intel® Core Ultra Prozessoren der nächsten Generation (TDP bis 25W).
• Speicher: 2 x DDR5-Steckplätze, Unterstützung für 6400/7200 MHz, bis zu 128 GB insgesamt.
• Grafik / Anzeigeausgänge: 1 x DisplayPort++ (DP++), 1 x HDMI 2.0, 1 x USB Type-C (unterstützt DisplayPort Alt Mode), 1 x M.2 A-key (M2A-Display-Erweiterungsanschluss mit Unterstützung für eDP/LVDS/HDMI/DVI/VGA/DP).
• Erweiterungssteckplätze: 1 x PCIe Gen5 x4.
• M.2-Anschlüsse: 1 x M.2 M key (NVMe), 1 x M.2 B key (mobil 4G/5G) mit SIM-Slot, 1 x M.2 E key (WiFi/BT), 1 x M.2 A key (Display / USB-Erweiterung).
• Speicher: 2 x SATA 3.0 Ports; NVMe-Unterstützung über M.2 M key.
• Netzwerk: Bis zu 3 x Intel 2.5GbE LAN-Ports; optional internes RJ45 für EXT-OOB.
• Serielle / Peripherie-I/O: 2 x COM-Ports, 4 x USB 3.2 Gen2 Typ-A, 1 x USB Type-C (DP alt / USB3 Gen2 / PD 15W), 5 x USB 2.0 Header.
• Audio: L/R mit Unterstützung für 3W-Lautsprecher.
• Management / OOB: EXT-OOB (Full) unterstützt; CNVi und Intel vPro optional je nach Anwendung.
• Sonstiges: SIM-Slot für Unterstützung von Mobilfunkmodulen.
• Herkunftsland: Taiwan.
