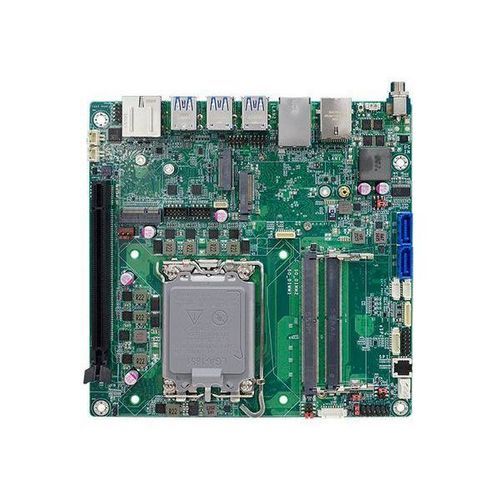

Mini-ITX-Mainboard ARS101/ARS103 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Die ARS101 und ARS103 sind Mini-ITX Industrie-Mainboards von DFI, ausgelegt für Intel Arrow Lake S / Intel® Core™ Ultra Prozessoren. Sie bieten hohe I/O-Dichte, zahlreiche Erweiterungsoptionen und Unterstützung für bis zu vier unabhängige Displays. Zielanwendungen sind Embedded-, IoT- und Industrieeinsätze mit weiten Betriebstemperaturbereichen und langer CPU-Lebensdauerunterstützung.

Wesentliche Merkmale

• Prozessorsupport: Intel Arrow Lake S / Intel® Core™ Ultra LGA 1851 Sockel, bis zu 65W TDP.
• Chipset-Varianten: Intel® W880, Q870 oder H810 (Funktionen modellabhängig; ECC nur beim W880).
• Speicher: 2x 262-polige DDR5 SODIMM bis 96 GB; DDR5 5600/6400 MHz Unterstützung abhängig von der CPU.
• Display: Vier unabhängige Anzeigen über 1x DP++ (DP++ 1.2), 1x HDMI 1.4b, 1x USB Type-C (DP alt), 1x eDP und optionale M.2 A-Key Display-Erweiterung (eDP/LVDS/HDMI/DVI/VGA/DP).
• Erweiterung: 1x PCIe Gen5 x16 (Lane-Switching bei einigen Varianten), mehrere M.2-Slots (M Key 2280, B Key 2242/3042/3052, E Key 2230, A Key 3030 je nach SKU).
• Speicher & RAID: 1x M.2 2280 M Key (PCIe Gen4 x4 oder SATA), 2x SATA 3.0 Ports, RAID 0/1/5/10 bei entsprechender Konfiguration.
• I/O: Bis zu 2x Intel 2.5GbE, zahlreiche USB-Anschlüsse (bis zu 6x USB 3.2 Gen2 Type-A oder Varianten mit USB Type-C Gen2x2), 2x RS-232/422/485, Front-Audio-Header, 3W Lautsprecheranschluss, 1x 8-Bit DIO.
• Sicherheit & Management: Nuvoton TPM 2.0; optional EXT-OOB (Full), optional CNVi / vPro auf unterstützten SKUs.
• Betriebsbereich & Zertifizierungen: Betrieb -5°C bis 65°C; Lagerung -40°C bis 85°C. Zertifizierungen: CE, FCC Klasse B, RoHS, UKCA.

Modelle / Bestellbeispiele

• ARS101-W880 — Bestellnr. 770-ARS1011-000G: Rear I/O: 1x DP, 1x HDMI, 2x LAN, 5x USB 3.2 Gen2, 1x USB Type-C; Intern: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; DC-Buchse; Betrieb -5 bis 65°C.
• ARS101-Q870 — Bestellnr. 770-ARS1011-100G: Rear I/O: 1x DP, 1x HDMI, 2x LAN, 6x USB 3.2 Gen2; Intern: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; DC-Buchse; Betrieb -5 bis 65°C.
• ARS101-H810 — Bestellnr. 770-ARS1011-200G: Rear I/O: 1x DP, 1x HDMI, 2x LAN, gemischte USB-Anzahlen Gen1/Gen2; Intern: eDP, M.2 M/B/E/A, TPM; DC-Buchse; Betrieb -5 bis 65°C.

Technische Daten

• Formfaktor: Mini-ITX 170 mm x 170 mm.
• Prozessoren: Intel® Core™ Ultra (Arrow Lake S) LGA 1851; typ. Unterstützung bis 65W TDP.
• Chipset: Intel® W880 / Q870 / H810 (merkmalabhängig).
• BIOS: AMI SPI 256Mbit.
• Speicher: 2x 262-pin DDR5 SODIMM bis 96 GB; ECC nur auf W880; DDR5 5600/6400 MHz je nach CPU.
• Grafik: Intel® UHD Graphics 700 Serie — OpenGL 4.5, DirectX 12, OpenCL 2.1; HW-Decode/Encode für gängige Codecs.
• Display-Ausgänge & Auflösungen: HDMI bis 4096x2160@30Hz; DP++ bis 4096x2304@60Hz; USB Type-C bis 4096x2304@60Hz; eDP bis 4096x2160@60Hz.
• PCIe: 1x PCIe Gen5 x16 (W880/Q870 Lane-Switching; H810 x16 fest).
• M.2 Slots: M.2 2280 M Key (PCIe Gen4 x4 oder SATA), M.2 B Key 2242/3042/3052, M.2 E Key 2230, M.2 A Key 3030 (verfügbarkeit abhängig vom SKU).
• Speicher: 2x SATA 3.0 (6Gb/s) + 2x SATA Strom; RAID 0/1/5/10 mit passender Konfiguration.
• Audio: Realtek ALC888; Front-Audio-Header; 3W L/R Lautsprecheranschluss.
• Ethernet: Bis zu 2x Intel® I226 2.5GbE (modellabhängig).
• USB & Seriell: Rear USB bis zu 6x USB 3.2 Gen2 (oder 5x + 1x Type-C Gen2x2 auf manchen SKUs); interne USB 2.0 Headers; 2x RS-232/422/485.
• DIO / SMBus / Watchdog: 1x 8-Bit DIO; 1x SMBus; programmierbarer Watchdog 1–255s.
• Sicherheit: Nuvoton TPM 2.0; optionale Management-Funktionen (EXT-OOB, CNVi, vPro) auf unterstützten SKUs.
• Stromversorgung: ARS101 — Single 12V ±5% DC-in Buchse; ARS103 — Weitbereich 12~28V Eingang; Steckertypen auf Anfrage.
• RTC-Batterie: CR2032.
• Betriebssysteme: Windows 10/11 IoT Enterprise LTSC (64-bit), Ubuntu 24.04.
• Umgebung: Betrieb -5°C bis 65°C; Lagerung -40°C bis 85°C; Feuchte 5%–90% RH.
• Abmessungen & Mechanik: Mini-ITX 170 x 170 mm; Board-Höhe je nach Konfiguration.
• Zertifizierungen: CE, FCC Klasse B, RoHS, UKCA.
• Herkunftsland: Taiwan.
