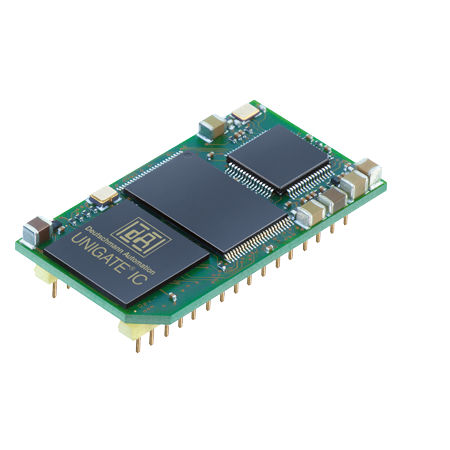

EtherNet/IP-Kommunikationsmodul UNIGATE IC-EtherNet/IP

Die vorzertifizierten Embedded-Kommunikationsschnittstellen lassen sich direkt in die Elektronik des Endgeräts integrieren, die Firmware muss dabei nicht verändert werden. Dies ist zum Beispiel für Geräte wichtig, deren Firmware zertifiziert ist und deshalb nicht angetastet werden darf. Als Alternative zu vom Kunden selbst entwickelten Schnittstellen optimiert die UNIGATE IC-Familie die Entwicklungskosten und die Time-to-Market des Endprodukts. UNIGATE IC umfasst einen Mikrocontroller, Flash, RAM und weitere Komponenten wie Optokoppler und Bustreiber und ist in einem 32 DIL-Gehäuse mit einer Fläche von 45 x 25 mm untergebracht. Die Embedded-Lösung kann über eine UART-Schnittstelle an den Mikrocontroller des Endgeräts angebunden oder auch Stand-alone betrieben werden. Die Hardware-Entwicklung reduziert sich auf die Integration des IC-Sockels und busspezifischer Stecker. Die leistungsfähigen Busknoten lassen sich über die von Deutschmann Automation selbst entwickelte Scriptsprache programmieren. Damit können komplexere Applikationen abgebildet werden, die über eine reine Konfiguration nicht darstellbar sind. Zur Erstellung des Scripts dient das kostenfrei erhältliche Protocol Developer Tool, das einfach zu handhaben und speziell auf die Buskommunikation optimiert ist. Die Scripte laufen auf allen UNIGATE IC Varianten. Daten UNIGATE IC-EtherNet/IP: - - EtherNet/IP I/O Adapter (Slave) - - 10/100 Mbit/s - - IT-Funktionen: Webserver, FTP-Server - - Potentialgetrennte EtherNet/IP-Schnittstelle - - 1 Port-Ausführung mit integriertem Übertrager - - 2 Port-Ausführung mit integriertem Switch (z. B. für Linientopologie) - - Bis zu 1060 Bytes Eingangs- und Ausgangsdaten - - UART bis 520 kBaud
