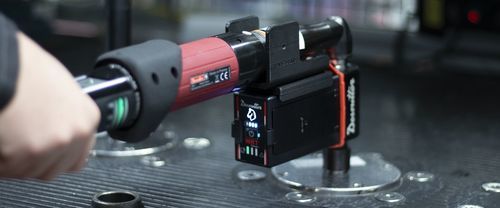

Rotations-Drehmomentsensor WRT

drahtlosUSBWiFi

Overview
Der WRT ist ein kabelloser rotierender Drehmomentsensor, der Drehmoment und Drehwinkel zusammen mit der Messkurve für Qualitätskontrolle und Werkzeugüberprüfung erfasst. Die Bedienung erfolgt über eine intuitive Web‑Benutzeroberfläche ohne spezielle Software oder zusätzliche Serverhardware, wodurch schnelle Prüfungen vor Ort und vereinfachte Kalibrierabläufe möglich sind.

Main capabilities

• Gleichzeitige Erfassung von Drehmoment und Drehwinkel mit Aufzeichnung der Messkurve/Trace.
• Lokale Datenbank und Ergebnisse über Web‑UI auf PC, Tablet oder Smartphone zugänglich.
• Drahtloser Betrieb für schnelle Prüfungen an schwer zugänglichen Stellen; zusätzlich USB‑Anschluss möglich.
• Großer interner Speicher: bis zu 50.000 Ergebnisse und 5.000 Kurven.
• Mehrere Verbindungsmodi: integrierter Access Point (DHCP/Web), Infrastruktur‑Modus (Netzwerk) oder USB.

Key facts

• Web‑Benutzeroberfläche: Live‑Ergebnisse, Kurven und Datenbankeinträge anzeigen und Daten direkt von jedem Gerät herunterladen.
• Akkulaufzeit: typischerweise ca. 8 Stunden Betriebsdauer.
• Speicherkapazität: bis zu 50.000 Ergebnisse und 5.000 Kurven lokal ablegbar.
• Keine spezielle Software erforderlich — nur Web‑UI.
• Drehmomentgenauigkeit: typ. ±0,5 % des Messwerts.
• Hohe Winkelauflösung dank Magnetring‑Sensorik.
• Optische Übertragung / bürstenloses Design für erhöhte Haltbarkeit und Kompatibilität mit Impulswerkzeugen.
• Flexible Anschlussmöglichkeiten für schnelle Integration in Produktionsumgebungen.

Use cases & benefits

• Schnelle Werkzeugprüfung und Kalibrierung ohne zusätzliche Hardware.
• Sicherstellung der Rückverfolgbarkeit und Konformität von Drehmoment‑ und Drehwinkeldaten in Qualitätsprozessen.
• Reduziert Stillstandszeiten durch drahtlosen Betrieb und lokale Speicherung.
• Kompatibel mit einer breiten Palette von Anzugswerkzeugen (Knarrenschlüssel, Gleit‑/Abschalt‑Schrauber, Druckluftwerkzeuge, Direktantriebs‑Mutternanzieher) für Messung und Nachverfolgbarkeit.

How it communicates

• Integrierter Access Point (DHCP/Web) — der WRT stellt einen lokalen Wi‑Fi‑Hotspot zur direkten Verbindung bereit.
• Infrastruktur‑Modus — der WRT verbindet sich mit dem Kundennetzwerk für LAN‑Zugriff.
• Kabelgebundene Verbindung (USB) — alternative Verbindungsmethode, falls erforderlich.

Technical specifications

• Erfasste Daten: Drehmoment, Drehwinkel, Messkurve/Trace.
• Akkulaufzeit: ~8 Stunden (typisch).
• Lokaler Speicher: bis zu 50.000 Ergebnisse und 5.000 Kurven.
• Drehmomentgenauigkeit: ±0,5 % der Ablesung (typisch).
• Drehwinkelauflösung: hohe Auflösung durch Magnetring‑Technologie.
• Datenübertragung: drahtlos (integrierter AP oder Infrastruktur) und kabelgebunden (USB).
• Design: optische Übertragung (bürstenlos) zur Erhöhung der Haltbarkeit, insbesondere bei Impulswerkzeugen.
• Benutzeroberfläche: browserbasierte Web‑UI — keine zusätzliche Software erforderlich.
