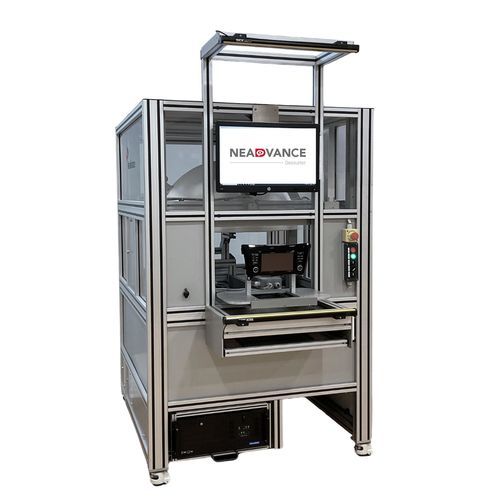

Visuelles Qualitätskontrollsystem NAVIS series

Produktübersicht
NAVIS ist ein automatisches Qualitätsprüfsystem für elektronische Geräte, das Hardware‑Integration, KI und Rückverfolgbarkeit kombiniert, um wiederholbare, umfangreiche Sichtprüfungen durchzuführen. Bauteile werden in ein dediziertes Prüfvolumen eingesetzt, das von leistungsstarken weißen LEDs gleichmäßig diffus beleuchtet wird. Mehrere Kameras erfassen Ansichten von verschiedenen Seiten und Ergebnisse werden gespeichert und an das Factory Information System (FIS) zur Rückverfolgbarkeit übertragen.

Funktionsweise
NAVIS erfasst Multi‑Seiten‑Bilder durch strategisch positionierte Kameras (fest oder GigE) zur Sicherstellung kompletter Abdeckung. Das geschlossene Prüfvolumen und die diffuse LED‑Beleuchtung erhöhen die Stabilität bei der Erkennung von Oberflächenfehlern, Fehlstellungen und fehlenden Bauteilen. Bildverarbeitung und ML‑Modelle bewerten die Konformität und protokollieren die Ergebnisse mit Seriennummernbezug.

Typische Anwendungen

• Automotive‑Infotainment‑Einheiten
• Elektronische Steuergeräte (ECUs) und Vehicle Control Units (VCUs)
• Sicherheits‑ und Cockpit‑Systeme, Domain‑Controller, Messgeräte
• Fahrzeugnavigationssysteme und industrielle Elektronikmodule

Verfügbare Modelle / Varianten

• NAVIS Dome — große Kuppel für vollständige 360° / sechs‑Seiten‑Inspektion
• NAVIS TT (Turntable) — Drehtisch‑Topologie für indexierte Multi‑Winkel‑Erfassung
• NAVIS Slim — kompakte Bauform für kleine Geräte oder platzbeschränkte Linien

Inspektionsfähigkeiten & typische Prüfungen

• Etiketten‑, Barcode‑ und Gehäuse‑Prüfung
• Prüfung von Antennensteckern und Hauptsteckerkontakten (Ausrichtung, Anwesenheit, Tiefe)
• Ausrichtung und Tiefenprüfung von Clips und Pins
• Prüfung von Schrauben und Federn auf Anwesenheit und Position
• Überprüfung von Fronttasten und Schaltern
• Identifikation und Auslesung von Sicherungswerten

Hauptmerkmale

• Für Hochvolumenproduktion entwickelt mit optimierter Durchsatzleistung für wiederholbare Prüfaufgaben
• Vollständige Integrationsfähigkeit: Mehrkamera‑, SPS‑ und Fabriksystem‑Anbindung bei minimaler Konfiguration
• KI/ML‑Unterstützung für fortgeschrittene Fehlererkennung und kontinuierliche Verbesserung
• Grafische Umgebung mit Drag‑and‑Drop‑Tools für Kundenkonfiguration und -verantwortung
• Skalierbare Bereitstellung über mehrere Linien mit zentralisiertem Training und Modellverteilung
• Rückverfolgbarkeit: Prüfprotokolle mit Seriennummernreferenz für Audit und Compliance

Erprobte Ergebnisse
NAVIS ist in industriellen Hochvolumenumgebungen im Einsatz, unterstützt hohe jährliche Prüfvolumina und beruht auf langjähriger Erfahrung im Qualitätsmanagement, um Kosten von Produktionsfehlern zu reduzieren.

Technische Spezifikationen

• Inspektions‑Topologien: Dome (360° sechs Seiten), Turntable (TT), Slim
• Beleuchtung: leistungsstarke weiße LEDs für diffuse, gleichmäßige Ausleuchtung
• Kameras: Multi‑Kamera‑Konfigurationen (z. B. Dome bis zu 9 GigE‑Kameras)
• Optische Systemauflösung: Beispielangabe ~65 MP (kombinierte Systemauflösung, abhängig von Konfiguration)
• Stereo‑3D‑Technologie: unterstützt für Tiefenprüfungen
• Prüfbereich (Dome Beispiel): ca. 300 x 160 x 140 mm
• Datenintegration: Speicherung der Ergebnisse und Übermittlung an FIS
• Software: grafische UI, Drag‑and‑Drop‑Tools und ML/AI‑Integration für Training und kontinuierliche Verbesserung
