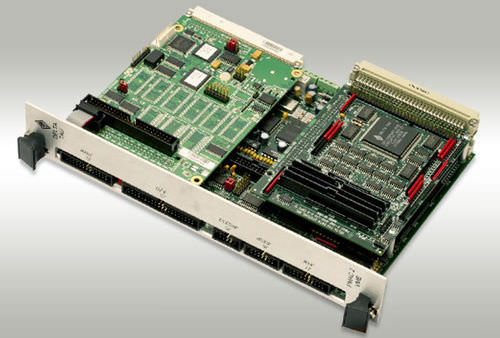

8-Achs-Motorsteuerplatine PMAC2 VME

elektronischPIDfür VME

Das PMAC2 VME stellt hochmoderne Bewegungssteuerung von bis 8 Äxten für eine große Vielfalt von Anwendungen, einschließlich Werkzeugmaschinen, Robotik, Halbleiterherstellung, Packmaschine und universelle Automatisierung zur Verfügung. Es verwendet die spätesten Entwicklungen in der Elektronik, in der Software und in der modernen Kontroltheorie, um Bewegungssteuerfähigkeiten zu einem ganzen neuen Niveau zu holen. Das PMAC2 VME ist als Buserweiterungskarte entworfen, aber ist zur alleinstehenden Operation fähig. Es ist VME, das, unter Verwendung zwei Schlitze Bus-kompatibel ist und besitzt vier oder acht MaschinenTransferkanäle. HARDWARE-EIGENSCHAFTEN 40 MHZ DSP56002 CPU 128K x 24 Null-Wartezeitzustand Blitz-unterstütztes SRAM Flash-Speicher 8 512K x für Benutzerunterstützung u. -mikroprogrammaufstellung Späteste freigegebene Mikroprogrammaufstellungsversion RS-232 und 422 serielle Schnittstelle, VME-Busschnittstelle Achsen-Schnittstellenschaltkreis mit 4 Kanälen, jeder einschließlich: 3 Ertragbefehls-Signalsätze, konfigurierbar als irgendein: 1) 2 Seriendatenströme zu externem DACs, zu 1 Impuls-u.richtung oder 2) 3 PWM-höchst-undunterseitenpaare (A, B, C) Differenzial 3-channel/unsymmetrischer Kodiererinput 9 Inputflaggen, 2 Ertragflaggen Schnittstelle zu 2 externen Serienadcs, 8 bis 18 Bits zusätzlicher Schnittstellenschaltkreis mit 2 Kanälen, jeder einschließlich: 1) 2-channel (A, B) Differenzial/unsymmetrischer Kodiererinput 2) 1 Ertragbefehlssignal stellte ein, konfigurierbar als Impuls-u.richtungs- oder PWM-höchst-undunterseitenpaare Anzeige, MAKRO, muxed Input/Output, direkte Input-/Outputschnittstellen Hafen der abgedämpften Expansion Uhrkristall mit +/--100 PPM-Genauigkeit PID-/notch/feedforwardservoalgorithmen 1-jährige Garantie nach Versand
