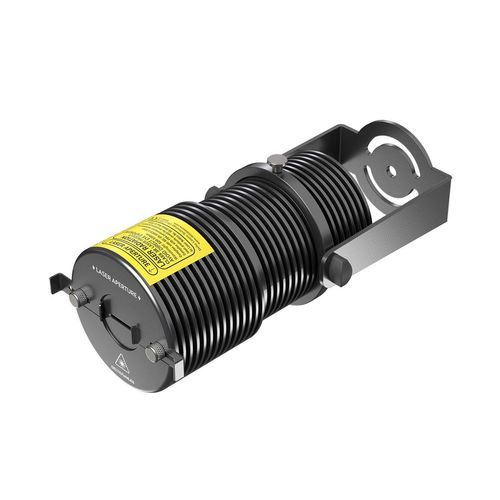

Positionierungs-Laserprojektor Delta FieldLAS®

für Fehlervermeidungfür Optimierung der Betriebszum Markieren

Übersicht
Der Delta FieldLAS® ist ein präzise gefertigter industrieller Laserlinienprojektor, entwickelt als Ersatz für konventionelle Bodenmarkierungsmethoden. Er projiziert eine scharfe, kontrastreiche Laserlinie auf horizontale oder vertikale Flächen und bietet eine wartungsfreie Alternative zu Farbe, Klebeband oder gedruckter Beschilderung in staubigen, feuchten oder stark beanspruchten Produktionsumgebungen.

Anwendungen
Ausgelegt für Dauerbetrieb und Systemintegration in Produktion, Logistik und sicherheitskritischen Bereichen. Typische Anwendungen: dynamische Arbeitsbereiche, AGV/AMR-Fahrwege, Fußgänger/Gabelstapler-Trennzonen und Kennzeichnung gefährlicher Bereiche.

Hauptmerkmale

• Mikroprozessorsteuerung für konfigurierbare Leistung und Integration
• Diodenlasertechnologie für gleichmäßige, durchgehende Linien
• Verfügbare Wellenlängen: 525 nm (grün) und 638 nm (rot)
• Erwartete Lebensdauer >20.000 Stunden (MTTF)
• Schutzart IP67 für raue Umgebungen
• Servicefähige Laserquelle, OEM-Ersatzteile und 2-Jahres-Garantieoptionen
• Manuelle Fokussierung optional und mehrere Projektionswinkel (90°, 110°, 120°; weitere Winkel verfügbar)

Technische Spezifikationen
Wellenlängen: 525 nm, 638 nm; Laserleistung: ≤1200–≤1400 mW je nach Konfiguration; Laserklasse: 2, 3R (reduzierbar auf Klasse 1 abhängig von Installation); Technologie: Diodenlaser; Betriebstemperatur: -40°C bis +40°C; Lagertemperatur: -40°C bis +85°C; Erwartete Lebensdauer (MTTF): >20.000 Stunden.

Elektrische Spezifikationen
Eingangsspannung: 12–24 V DC; Max. Eingangsstrom: 2000 mA; Steuersignal (Laser ein/aus): 5–24 V DC über M12 4-poligen Industrieanschluss (Pin 2 opto-isoliert +, Pin 4 opto-isoliert -); Schutz: Verpolungsschutz und Überspannungsschutz; Kabellänge: 5 m; Optionale Netzteile: 24 V/36 W Adapter (GST-36E24-P1J) oder Schaltnetzteil (LPV-35-24).

Optische Spezifikationen
Projektionswinkel: 90°, 110°, 120° (weitere Optionen verfügbar); Fokus: manuell (auf Anfrage); Liniendicke: ca. 40–80 mm je nach Optik und Abstand.

Mechanische Spezifikationen
Abmessungen: Ø80 x 175 ±5 mm; Gewicht: 1,8 kg; Schutzart: IP67.

Linienlänge (ca.) nach Strahlwinkel und Entfernung
Winkel 45° | Entfernung 5 m | Linienlänge ≈ 4,25 m; Winkel 60° | Entfernung 5 m | Linienlänge ≈ 5,80 m; Winkel 90° | Entfernung 5 m | Linienlänge ≈ 10 m; Winkel 110° | Entfernung 5 m | Linienlänge ≈ 15 m.

Eigenschaften / technische Daten

• Modell: Delta FieldLAS®
• Hersteller: Delta Lasers Technology
• Wellenlängen: 525 nm (grün), 638 nm (rot)
• Laserleistung: bis zu ≤1400 mW (konfigurationsabhängig)
• Laserklasse: 2, 3R (reduzierbar auf Klasse 1 abhängig von Installation)
• Technologie: Diodenlaser
• Eingangsspannung: 12–24 V DC
• Max. Eingangsstrom: 2000 mA
• Anschluss: M12 4-polig Industrie
• Schutzart: IP67
• Abmessungen: Ø80 x 175 ±5 mm
• Gewicht: 1,8 kg
• Betriebstemperatur: -40°C bis +40°C
• Erwartete Lebensdauer (MTTF): >20.000 Stunden
