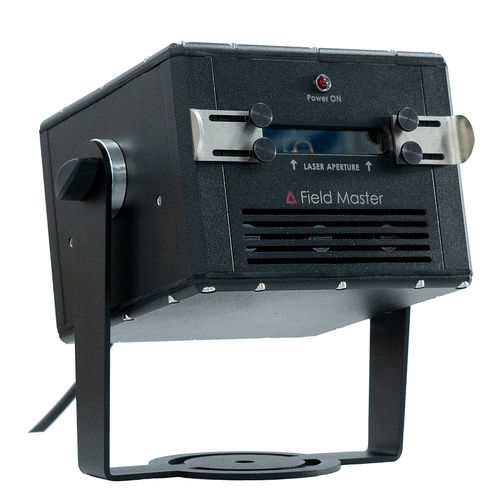

Positionierungs-Laserprojektor Delta Field Master

für die Montagezum MarkierenKontur

Produktübersicht
Der Delta Field Master ist ein industrieller Laser-Linienprojektor, konzipiert als Ersatz für Klebebänder oder Farbe bei dauerhaften Bodenmarkierungen in stark frequentierten, staubigen oder rauen Umgebungen. Er lässt sich einfach montieren und ausrichten, bietet einstellbare Projektionslänge und voreinstellbare Linienstärke für Innen- und Außenanwendungen. Als Laser Klasse 3R eingestuft, erzeugt er helle Linien über große Entfernungen und eignet sich zur Abgrenzung von Fußgänger- und Staplerbereichen sowie zur Maschinenintegration.

Hauptmerkmale

• Sehr helle Diodenlaserlinien mit langer Lebensdauer (MTTF >30.000 h)
• Einstellbare Linienstärke 10–70 mm und wählbare Projektionswinkel
• Gehäuse IP65 mit TEC-Kühlung und Mikroprozessorsteuerung
• Steuersignal: 5–24 V DC über 4-poligen M12 Industrieverbinder
• Verfügbar in mehreren Wellenlängen und Leistungsstufen
• Für Dauerbetrieb und OEM-Integration ausgelegt

Technische Daten
Optisch / Laser:
Wellenlängen (nm): 530, 638, 445
Laserleistung (mW): ≤1000, ≤1500 (modellabhängig)
Laserklasse: 3R
Technologie: Diode

Elektrische Daten:
Eingangsspannung: 90–265 VAC, 50/60 Hz
Eingangsstrom: 1,8 A @115 V / 1 A @230 V
Steuersignal (Laser an/aus): 5–24 V DC über 4-poligen M12 Industrieverbinder
Temperaturschutz: Ja
Sicherung: 2 A @230 V (5×20 mm)
Anschluss: Metallkabelverschraubung
Netzkabellänge: 5 m / 10 m / 15 m / 20 m (auf Anfrage)

Optische Projektion:
Projektionslinsenwinkel: 30°, 45°, 60°, 90°, 110° (auf Anfrage)
Fokus: Manuell (auf Anfrage)
Linienstärke: 10–70 mm (einstellbar)
DOE-Projektionen: Kreis, Kreuz, Gitter, Quadrat (auf Anfrage)

Mechanisch / Umwelt:
Abmessungen (mm): 182 x 160 x 117
Sicherheitsring: 2 × DIN 580
Gewicht: 5 kg
Schutzart: IP65

Beispiele Linienlängen (ca.):
Winkel 45° — Abstand 5 m — Linienlänge ≈ 4,25 m
Winkel 60° — Abstand 5 m — Linienlänge ≈ 5,80 m
Winkel 90° — Abstand 5 m — Linienlänge ≈ 10 m
Winkel 110° — Abstand 5 m — Linienlänge ≈ 15 m

Hinweise
Die Wahl eines größeren Strahlwinkels erhöht die projizierte Linienlänge. Geben Sie Wellenlänge, Leistung und Linsenwinkel entsprechend den Umgebungsbedingungen und Sichtbarkeitsanforderungen an.

Zusätzliche Spezifikationen

• Erwartete Lebensdauer (MTTF): >30.000 Stunden
• Betriebstemperatur: -40°C bis +45°C
• Lagerungstemperatur: -40°C bis +85°C
• An/Aus-Steuerung: 5–24 V DC über 4-poligen M12 Verbinder
• Abmessungen: 182 x 160 x 117 mm
• Gewicht: 5 kg
• Schutzart: IP65
