Überspannungsableiter Typ 2 DG ME DC Y 1000 FM

für Elektroinstallationzur Fernanzeigefür Dauerbetrieb

Kurzbeschreibung
Modularer Überspannungsableiter für Gleichstromanwendungen mit schwimmendem Fernmeldekontakt.

Hauptmerkmale

• Universell kombinierter Ableiter / Überspannungsableiter bestehend aus Grundteil und steckbarem Schutzmodul
• Gerätekonzept speziell für den Einsatz in Gleichstromkreisen entwickelt
• Leistungsfähige DC-Schaltvorrichtung (DCD) verhindert Brandschäden durch Gleichstromschaltbögen
• Verwendung ohne zusätzliche Sicherung in definierten Anwendungen möglich
• Funktions-/Fehleranzeige durch grün/rot-Kennflagge im Sichtfeld
• Einfacher, werkzeugloser Austausch der Schutzmodule durch Modulverriegelung mit Entriegelungstaste
• Schwimmender Fernmeldekontakt (Wechselkontakt)
• Modulares, steckbares Design; Breite 6 DIN-Module

Produktdetails / Ausschreibungsspezifikationen

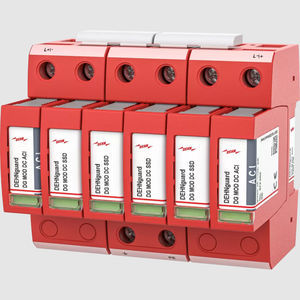

Überspannungsschutzgerät Typ 2, DG M DC ACI 1250 FM
Modularer, steckbarer Überspannungsableiter für DC-Anwendungen, Breite 6 DIN-Module
Mechanische Betriebs-/Fehleranzeige
Typ-2-Ableiter ähnlich EN / IEC 61643-41
Bestehend aus Schalter/Funkenspaltkombination
Speziell für den Einsatz in DC-Ladeeinrichtungen bis 1.250 V DC
Max. Dauerbetriebsspannung (+ --> -): 1250 V DC
Nennstoßstrom (8/20 µs): 10 kA
Schwimmender Fernmeldekontakt als Wechselkontakt
Vibrations- und schockgeprüft nach EN 60068
Erfüllt IEC 61851-23

Technische Daten (Tabelle)
SPD-Klassifizierung ähnlich EN IEC 61643-41: Typ 2
Nennstoßstrom (8/20 µs) (In): 10 kA
Max. Impulsstoßstrom (8/20 µs) (Imax): 20 kA
Max. Kurzschlussfestigkeit (ISCCR): 5 kA
Art des Fernmeldekontakts: Wechselkontakt

Anwendung / Funktionsbeschreibung
Universal kombinierter Ableiter mit Grundteil und steckbarem Schutzmodul zum Schutz von Niederspannungs-Verbraucheranlagen gegen Überspannungen.
Gerätekonzept und DCD-Schaltelement für den sicheren Betrieb in Gleichstromkreisen und für den Einsatz in DC-Ladeeinrichtungen bis 1.250 V DC ausgelegt.
Mechanische Betriebs-/Fehleranzeige und einfacher werkzeugloser Austausch der Schutzmodule.

Technische Daten

• Brand: DEHN
• Typ / Modell: DEHNguard M DC ACI 1250 FM
• Teilenr.: 972150
• GTIN (EAN): 4013364530850
• Max. Dauerbetriebsspannung: 1250 V DC
• Nennstoßstrom (8/20 µs): 10 kA
• Max. Impulsstoßstrom (8/20 µs): 20 kA
• Max. Kurzschlussfestigkeit (ISCCR): 5 kA
• Fernmeldekontakt: schwimmender Wechselkontakt
• Breite: 6 DIN-Module (modular, steckbar)
• Normen / Prüfungen: EN / IEC 61643-41 (Typ 2), EN 60068 (Vibration/Schock), IEC 61851-23
• Verpackungseinheit: 1 ST
