Überspannungsableiter Typ 2 DG M DC ACI 1250 FM
für Elektroinstallationzur Fernanzeigefür Dauerbetrieb

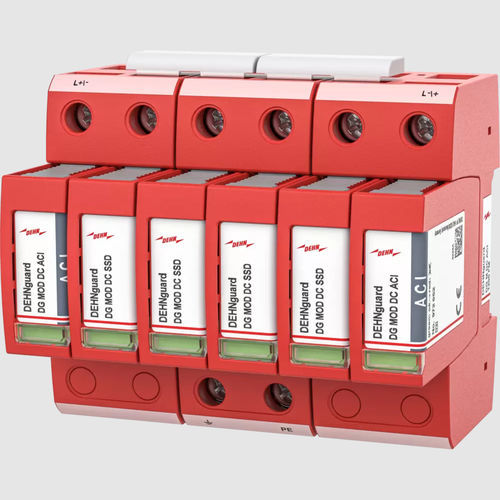

Überspannungsableiter Typ 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - für Elektroinstallation / zur Fernanzeige / für Dauerbetrieb
Überspannungsableiter Typ 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - für Elektroinstallation / zur Fernanzeige / für Dauerbetrieb

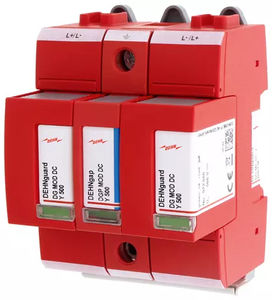

Überspannungsableiter Typ 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - für Elektroinstallation / zur Fernanzeige / für Dauerbetrieb - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

""“Typ
Typ 2
Anwendungen
zur Fernanzeige, für Elektroinstallation, für Dauerbetrieb, Lichtbogenschutz
Weitere Eigenschaften
mit Fehleranzeige, kombiniert, modular, DC, steckbar
Spannung

1.250 V

Primärstrom

Max: 20.000 A

Min: 10.000 A

Beschreibung

Overview
  • Universeller kombinierter Überspannungsableiter bestehend aus Basisteil und steckbarem Schutzmodul
  • Gerätekonzept speziell für den Einsatz in Gleichstromkreisen und DC-Ladeanlagen entwickelt
  • Integrierte DCD-Gleichstrom-Schalteinrichtung reduziert Brandgefahr durch Schaltlichtbögen
  • In definierten Anwendungen ohne zusätzliche Sicherung verwendbar
  • Betriebs-/Störzustandsanzeige mechanisch durch grün/rot-Anzeigefahne im Inspektionsfenster
  • Werkzeugfreier Modulwechsel durch Verriegelungssystem mit Entriegelungstaste


Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
Modularer, steckbarer Überspannungsableiter für DC-Anwendungen; mit schwimmendem Fernmeldekontakt.
  • Überspannungsableiter Typ 2, DG M DC ACI 1250 FM
  • Modularer, steckbarer Ableiter
  • Für DC-Anwendungen, Breite 6 TE (DIN)
  • Mechanische Betriebs-/Störungsanzeige
  • Typ-2-Ableiter ähnlich EN / IEC 61643-41
  • Bestehend aus Schalter / Funkenstreckenkombination
  • Speziell für DC-Ladegeräte bis 1.250 V geeignet
  • Max. zulässige Betriebsspannung (+ --> -): 1250 V DC
  • Nenn-Entladestrom (8/20 µs): 10 kA
  • Max. Nenn-Impulsentladestrom (8/20 µs): 20 kA
  • Max. Kurzschlussfestigkeit (ISCCR): 5 kA
  • Schwimmender Fernmeldkontakt als Wechselkontakt


Technical details (Part No. 972150)
  • SPD-Klassifizierung ähnlich EN 61643-41 / IEC 61643-41 — Typ 2
  • Nenn-Entladestrom (8/20 µs) (In) — 10 kA
  • Max. Nenn-Impulsentladestrom (8/20 µs) (Imax) — 20 kA
  • Max. Kurzschlussfestigkeit (ISCCR) — 5 kA
  • Art des Fernmeldkontakts — Wechselkontakt
  • Erweiterte technische Daten — siehe Varianten-Dokumentation


Additional product information / Tender specification (Part No. 972150)
  • Überspannungsableiter Typ 2, DG M DC ACI 1250 FM
  • Modularer, steckbarer Ableiter
  • Für DC-Anwendungen, Breite 6 TE (DIN)
  • Mechanische Betriebs-/Störungsanzeige
  • Typ-2-Ableiter ähnlich EN / IEC 61643-41
  • Bestehend aus Schalter / Funkenstreckenkombination
  • Speziell für DC-Ladegeräte bis 1.250 V geeignet
  • Max. zulässige Betriebsspannung (+ --> -): 1250 V DC
  • Nenn-Entladestrom (8/20 µs): 10 kA
  • Schwimmender Fernmeldkontakt als Wechselkontakt
  • Vibrations- und Stoßgeprüft nach EN 60068
  • Erfüllt IEC 61851-23


Technical specifications
  • Produktfamilie: DEHNguard ME/SE DC ... (FM)
  • Ausführung: modularer kombinierter Ableiter (Basisteil + steckbares Schutzmodul)
  • Bestimmungsgemäße Verwendung: DC-Kreise, einschließlich DC-Ladeanlagen (Varianten bis 1250 V DC)
  • Fernmeldung: schwimmender Wechselkontakt (variantenabhängig)
  • DCD-Gleichstrom-Schalteinrichtung: verhindert Brandschäden durch DC-Schaltlichtbögen (variantenabhängig)
  • SPD-Klassifizierung: Typ 1+2 oder Typ 2 abhängig von Variante und Konfiguration
  • Nenn-Entladestrom (8/20 µs): typische Werte 10 kA oder 12,5 kA (variantenabhängig)
  • Max. Nenn-Impulsentladestrom (8/20 µs): bis zu 20 kA
  • Blitzstoßstrom (10/350 µs): z. B. 5 kA bei kombinierten (ME) Varianten
  • Überspannungs-Schutzniveau (Up): variantenabhängig (Beispiele: <0,5 kV, <1,25 kV, <2,0 kV, <3,0 kV)
  • Kurzschlussfestigkeit (SCCR): variantenabhängig (Beispiele: 5 kA, 300 A, 25 kA usw. je nach Modell und Sicherungsbedingung)
  • Max. zulässige Betriebsspannung (UC): Variantenbeispiele: 60 V DC, 242 V DC, 550 V DC, 900 V DC, 1000 V DC, 1250 V DC
  • Modulbreiten: Varianten von 1,5 Modulen bis zu 6 DIN-Modulen (modellabhängig)
  • Fehleranzeige: mechanische grün/rot-Anzeigefahne im Inspektionsfenster
  • Modulwechsel: werkzeugfreies steckbares Verriegelungssystem mit Entriegelungstaste
