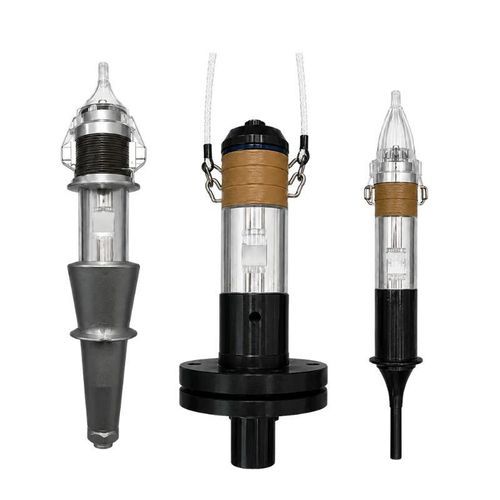

Zylinderförmiger Ultraschallwandler BBWD-20KP2000

piezoelektrischpiezoelektrischHochfrequenz

Produktübersicht
Der BBWD-20KP2000 ist ein piezoelektrischer Wandler für industrielle Ultraschallschweißanlagen. Mit einer Nennfrequenz von 20 kHz und einer Nennleistung von 2000 W wandelt er die vom Ultraschallgenerator zugeführte hochfrequente elektrische Energie in mechanische Schwingungen um. Ein Booster und eine Sonotrode übertragen diese Schwingung anschließend auf den Schweißbereich.

Produktreihe
Die Produktreihe umfasst Nennfrequenzen von 15, 18, 20, 28 und 35 kHz sowie Nennleistungen von 300 bis 2600 W. Die Auswahl erfolgt anhand der Generatorfrequenz, der benötigten Leistung und des verfügbaren Einbauraums.

Hauptspezifikationen
Parameter | Wert
Modell | BBWD-20KP2000
Nennfrequenz | 20 kHz
Resonanzfrequenz | 19,8 ± 0,3 kHz
Statische Kapazität | 17000–18000 pF
Resonanzimpedanz | ≤10 Ω
Nennleistung | 2000 W
Durchmesser | 50 mm
Höhe | 112 mm

Produkteigenschaften

• Entwickelt für industrielle Ultraschallschweißanlagen
• Bolzengespannte piezoelektrische Bauweise
• Kompatibel mit Ultraschallgeneratoren, Boostern und Sonotroden
• Mehrere Frequenz- und Leistungsvarianten verfügbar
• Verschiedene Durchmesser und Höhen zur Geräteintegration

Verfügbare Konfigurationen
Modell | Resonanzfrequenz | Statische Kapazität | Resonanzimpedanz | Nennleistung | Durchmesser | Höhe
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

Typische Anwendungen

• Ultraschallschweißen von Kunststoffbauteilen
• Schweißen von Vliesstoffen und synthetischen Materialien
• Verpackung, Versiegelung und industrielle Montage
• Ultraschall-Schneiden und zugehörige industrielle Verarbeitungsanlagen
• Automatisierte Ultraschallschweißsysteme

Auswahlkriterien
Die Nennfrequenz des Wandlers muss mit der des Ultraschallgenerators, des Boosters und der Sonotrode übereinstimmen. Vor der endgültigen Auswahl sind auch die benötigte Leistung, der Einbauraum, die Belastungsbedingungen und das zu verarbeitende Material zu prüfen.

Technische Daten

• Modell: BBWD-20KP2000
• Nennfrequenz: 20 kHz
• Resonanzfrequenz: 19,8 ± 0,3 kHz
• Statische Kapazität: 17000–18000 pF
• Resonanzimpedanz: ≤10 Ω
• Nennleistung: 2000 W
• Durchmesser: 50 mm
• Höhe: 112 mm
• Aufbau: Bolzengespannte piezoelektrische Konstruktion
• Kompatibilität: Funktioniert mit Ultraschallgeneratoren, Boostern und Sonotroden
• Verfügbare Frequenzoptionen: 15, 18, 20, 28, 35 kHz
• Verfügbarer Leistungsbereich: 300–2600 W
