Platten-Ultraschallwandler BBUAF

TauchHochfrequenz

Produktübersicht

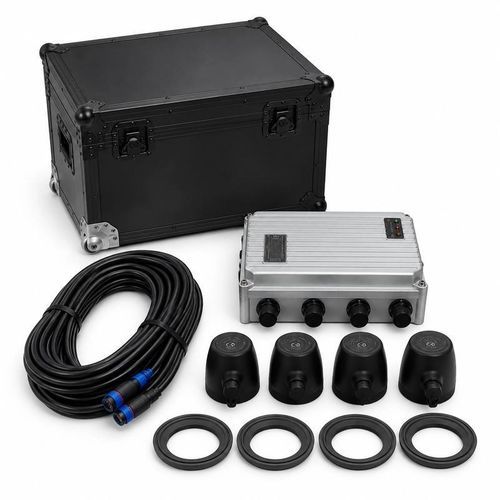

Das BBUAF ist ein ultraschallbasiertes Anti-Fouling-System für Schiffe und Offshore-Anlagen. Es umfasst ein vierkanaliges Steuergerät, Ultraschall-Wandler (Flach- oder Rohrmontage), Verbindungskabel, Kleberbefestigungsringe bzw. Rohradapter und Montagezubehör. Das System erzeugt adaptive gepulste Vibrationen im Bereich 19,5–60 kHz, die durch Rumpf- oder Rohrmaterial übertragen werden, um die Ersthaftung von Algen, Seepocken und anderem Bewuchs zu verringern. Es ist für kontinuierlichen präventiven Betrieb vorgesehen und muss auf sauberen Oberflächen installiert werden.

Systemkomponenten

• Intelligentes Steuergerät mit vier Kanälen
• Ultraschallwandler für Flach- und Rohrmontage
• Standard-Verbindungskabel 5 m (verlängerbar)
• Flachbefestigungsringe und Rohradapterhalterungen
• Montagekleber und Befestigungszubehör
• Leistungsschutzkomponenten

Hauptmerkmale

• Adaptive Pulsbetrieb: 19,5–60 kHz
• Vierkanal-Steuergerät, Nennleistung 200 W
• Durchschnittliche Leistung ≈50 W je Wandler
• Referenzabdeckung bis zu 20 m² pro Wandler (installationsabhängig)
• Steuergerät IP65 / Wandler IP68
• AC 100–240 V oder DC 12–24 V (mit angepasstem Modul)
• Flachverklebung und Rohradaptermontage; nicht-durchdringende Installation
• Kontinuierlicher 24-Stunden-Betrieb
• Kabellängen bis zu 80 m verlängerbar

Technische Daten

• Zweck des Systems: Hemmen von Bewuchs an Rümpfen, Meerwasserrohren, Sea Chests, Filtern und anderen untergetauchten Strukturen
• Steuerkanäle: 4
• Betriebsfrequenz: 19,5–60 kHz (adaptive Pulsaussteuerung)
• Nennleistung Steuergerät: 200 W
• Durchschnittliche Leistung je Wandler: ≈50 W
• Referenzabdeckung je Wandler: ≤20 m² (abhängig vom Untergrund und der Montage)
• Schutzart Steuergerät: IP65
• Schutzart Wandler: IP68
• Betriebsspannung: AC 100–240 V; DC 12–24 V (mit angepasstem Modul)
• Abmessungen Steuergerät: ≈304 × 218 × 105 mm
• Gewicht Steuergerät: ≈4,2 kg
• Standard-Kabellänge: 5 m (max. 80 m)
• Betriebstemperatur: -20°C bis +60°C
• Kompatible Werkstoffe: GFK, Aluminium, Stahl
• Standardgarantie: 1 Jahr (ohne Verbrauchsmaterialien und von Menschen verursachte Schäden)

Wandler- und Montageoptionen

• Flachmontage-Wandler — Abmessungen: Φ115 × 88 mm (inkl. Befestigungsring); Montage: klebender Befestigungsring; Typische Lage: flache Rumpfabschnitte, Sea Chests, flache Substrate
• Rohrmontage-Wandler — Abmessungen: 130 × 80 × 106 mm (inkl. Adapterhalterung); Montage: durch rohrgrößen-spezifische Adapterhalterung; Typische Lage: Meerwasserleitungen, Filter, Kühlwasserkreisläufe

Funktionsprinzip
Das Steuergerät erzeugt gepulste Ansteuerungen, die die Wandler in mechanische Vibration umwandeln, welche sich durch Rumpf- oder Rohrmaterial zum untergetauchten Bereich fortpflanzt. Diese kontinuierliche mikroskopische Vibration stört die Anfangsbedingungen für Anheftungen von Organismen und verlängert Reinigungsintervalle. Das System ist präventiv ausgelegt: stark bewachsene Flächen müssen vor der Installation gereinigt werden. Die Wirksamkeit hängt von Material, Strukturdicke, Montageposition, Hindernissen und Anzahl Wandler ab.

Typische Anwendungen

• Handels- und Fischereifahrzeuge, Yachten und Arbeitsschiffe
• Sea Chests und Meerwasserzuläufe
• Kühlwasserleitungen und Meerwasserfilter
• Untergetauchte Strukturen in Propellernähe
• Offshore-Wind- und Marinebauplattformen
• Tiefsee-Aquakulturkäfige und zugehörige Meerwasserausrüstung
• Weitere Unterwasseranlagen mit Meeresbewuchs

Installationsanforderungen

• Sauberen Untergrund vorbereiten: Öl, Rost, Beschichtungen und vorhandenen Bewuchs entfernen
• Flachwandler mit Kleberringen befestigen; Rohradapter entsprechend Rohrdurchmesser wählen
• Steuergerät an einem trockenen Ort im Maschinenraum oder Technikraum montieren
• Kabel mindestens 20 cm von anderen wichtigen Leitungen führen und mit feuerhemmender Wellrohrschutzleitung schützen
• Wandler mindestens 30 cm von großen Hindernissen (Steuerlager, Längsträger) platzieren
• Wandler von Echoloten, Fischfindern und anderen akustischen Geräten trennen, um Störungen zu vermeiden
• Installation an Außenwänden von Treibstoff- oder Frischwassertanks und innerhalb 50 cm davon vermeiden

Wartungsempfehlungen

• Monatlich Steuergeräteanzeigen und Kabelverbindungen prüfen
• Alle sechs Monate Befestigung, Abdichtung und Sicherungen der Wandler inspizieren
• Transduceroberflächen und Montagepunkte bei der jährlichen Rumpfwartung überprüfen
• Anti-Fouling-Leistung in Verbindung mit Anstrichzustand, Einsatzgebiet und lokalem Bewuchs überwachen

Erforderliche Angaben für die Auswahl

• Schiffstyp oder Offshore-Anlagentyp
• Rumpf- und Rohrmaterialien
• Zu schützende Bereiche und geschätzte Flächezwerte
• Außendurchmesser der Meerwasserleitungen und Montageorte
• Verfügbare Stromquelle und Spannung
• Kabellänge zwischen Steuergerät und einzelnen Wandlern
• Standorte vorhandener Echolote, Fischfinder oder anderer akustischer Geräte
• Strukturelle Zeichnungen oder Fotos der geplanten Installationsbereiche

Modell / Serie

• Modell/Serie: BBUAF
• Steuerkanäle: 4
• Betriebsfrequenz: 19,5–60 kHz (adaptiv)
• Nennleistung Steuergerät: 200 W
• Durchschnittsleistung je Wandler: ≈50 W
• Referenzabdeckung: ≤20 m² pro Wandler (installationsabhängig)
• Schutzarten: Steuergerät IP65, Wandler IP68
• Spannung: AC 100–240 V oder DC 12–24 V (mit angepasstem Modul)
