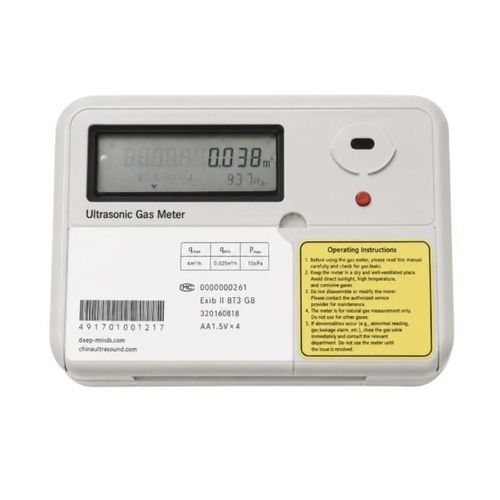

Digitaler Gaszähler BBUGM-S

UltraschallIoT

Produktübersicht
Der BBUGM-S ist ein intelligenter Ultraschall-Gaszähler, der die Laufzeitmessung (transit-time) in einer geschlossenen Rohrleitung verwendet. Er zeigt den momentanen Durchfluss und das akkumulierte Volumen an. Das voll elektronische Messprinzip vermeidet mechanischen Verschleiß und integriert Ventilsteuerung, Datenspeicherung und drahtlose Kommunikation.

Anwendungen und unterstützte Gase
Erhältlich in den Versionen G1.6, G2.5 und G4 für die Wohn- und Gewerbemessung von Erdgas, LPG, Luft, Stickstoff und anderen inerten Gasen. Optionale Kommunikation: LoRa oder NB‑IoT. Passive Schalteingang für Gasalarm-Verknüpfung vorhanden. Nicht geeignet für Wasserstoff, Sauerstoff, Acetylen, Schwefelwasserstoff oder toxische/korrosive Gase.

Hauptmerkmale

• Transit-time Ultraschallmessung in geschlossener Rohrleitung
• Modelversionen: G1.6, G2.5, G4
• Genauigkeitsklasse 1.5 (±3% bei niedrigem Durchfluss, ±1,5% von qt bis qmax)
• Integrierte Ventilsteuerung und Anzeige für Prepaid/Staffelpreise
• Optionale drahtlose Kommunikation LoRa oder NB‑IoT
• Gasleck-Alarm-Verknüpfung über passiven Schalteingang
• Eingebaute Diagnosefunktionen und Aufzeichnung abnormer Ereignisse
• Batteriebetrieben (3,6 V ER Lithium) mit optionaler 9 VDC Außenversorgung
• Explosionsschutzbewertung: Ex ib IIB T3 Gb; Schutzart: IP65

Durchflussspezifikationen (Tabelle)
Version | Permanenter Durchfluss | Messbereich
G1.6 | 1,6 m³/h | 0,016 bis 2,5 m³/h
G2.5 | 2,5 m³/h | 0,025 bis 4 m³/h
G4 | 4 m³/h | 0,04 bis 6 m³/h

Technische Spezifikationen (Tabelle)
Parameter | Spezifikation
Gemessene Gase | Erdgas, LPG, Luft, Stickstoff und andere inerte Gase
Genauigkeitsklasse | Klasse 1.5
Anzeigefehler, qmin ≤ q < qt | ±3%
Anzeigefehler, qt ≤ q ≤ qmax | ±1,5%
Max. Betriebsdruck | 10 kPa
Betriebstemperatur | -20 bis +50 °C
Lagerungstemperatur | -25 bis +55 °C
Angezeigte Informationen | Momentaner Durchfluss, akkumuliertes Volumen, Batteriestatus, Ventilstatus, Restguthaben, Kaufbetrag, Stückpreis, kumulativer Verbrauch
Zählbatterie | 3,6 V ER Lithium (Auslegungslebensdauer 10 Jahre)
Kommunikation/Ventil Batterie | Vier AA 1,5 V Batterien
Externe Stromversorgung | Optionale 9 VDC-Eingang
Drahtlose Kommunikation | LoRa oder NB‑IoT
Weitere Schnittstellen | Impulsausgang, Infrarot (CJ/T 188 bei 1200 bps), Gasalarm-Eingang
Impulsäquivalent | 10 L/P
Schutzart | IP65
Explosionsschutz | Ex ib IIB T3 Gb

Messbare und eingeschränkte Gase
Messbar: Erdgas, LPG, Luft, Stickstoff und andere inerte Gase. Eingeschränkt: Wasserstoff, Sauerstoff, Acetylen, Schwefelwasserstoff sowie toxische oder korrosive Gase.

Typische Anwendungen

• Wohnungs-Erdgasmessung
• Gewerbliche Gaszählimessung
• Messung des LPG-Verbrauchs
• Prepaid-Gas-Management
• Fernablesung und Fernsteuerung von Ventilen
• Verknüpfung mit Gasleck-Alarm

Spezifikationsübersicht

• Modelversionen: G1.6, G2.5, G4
• Messprinzip: Transit-time Ultraschall in geschlossener Rohrleitung
• Genauigkeit: Klasse 1.5 (±3% bei niedrigen Durchflüssen, ±1,5% von qt bis qmax)
• Max. Betriebsdruck: 10 kPa
• Betriebstemperatur: -20 bis +50 °C; Lagerung: -25 bis +55 °C
• Anzeige: Momentaner Durchfluss, akkumuliertes Volumen, Batterie-/Ventilstatus, Guthaben- und Preisinformationen
• Batterien: Zählung — 3,6 V ER Lithium (10 Jahre); Kommunikation/Ventil — 4 × AA 1,5 V
• Externe Versorgung: Optionale 9 VDC-Eingang
• Drahtlos: LoRa oder NB‑IoT; Schnittstellen: Impuls, Infrarot (CJ/T 188), Gasalarm-Eingang
• Impulsäquivalent: 10 L/P; Schutz: IP65; Explosionsschutz: Ex ib IIB T3 Gb
