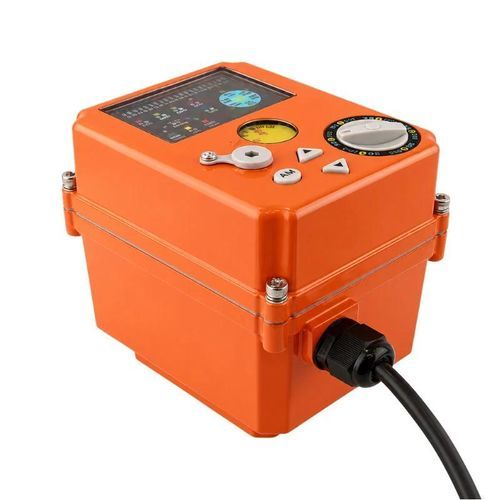

Elektrischer Ventilantrieb BBVA-MOD

motorisiertdrehbarMultiturn

Produktübersicht
Der BBVA-MOD ist für die kontinuierliche Positionsregelung von Kugelventilen, Schmetterlingsventilen, Membranventilen und anderen Drehventilen konzipiert. Er akzeptiert ein 4–20 mA- oder 0–10 V-Steuersignal, positioniert das Ventil entsprechend dem Sollwert und liefert ein entsprechendes Positionsrückmeldesignal. Er eignet sich für die automatische Regelung von Gas- und Flüssigkeitsströmen. Der Stellantrieb deckt einen Drehmomentbereich von 10 bis 200 N·m ab und ist mit OLED-, LED- oder LCD-Anzeigen erhältlich. Das Bedienfeld zeigt Ventilposition, Sollwert, Betriebszustand und Fehlerinformationen sowie manuelle Bedienung, Positionskalibrierung und Einstellmöglichkeiten für Regelparameter an.

Hauptmerkmale

• Drehmomentbereich von 10 bis 200 N·m
• Proportionale Steuerung 4–20 mA oder 0–10 V
• Positionsrückmeldung 4–20 mA oder 0–10 V
• Kontinuierliche Positionsregelung 0–90°
• ±0.5% Grundfehler und Hysterese unter 0.3%
• Einstellbare Stellgenauigkeit von 0.2% bis 3.6%
• Anzeigeoptionen: OLED, LED oder Farb-LCD
• Manuelle Bedienung, Positionskalibrierung und Statusanzeige
• Optionales RS485 und Öffnungs-/Schließsignale
• Drahtlose Optionen, 4G, Wiederanlauf nach Stromausfall und Mehrfachdrehungen für ausgewählte Konfigurationen

Typische Anwendungen

• Motorisierte modulierte Kugelventile
• Motorisierte modulierte Schmetterlingsventile
• Motorisierte modulierte Membranventile
• Regelung von Gas- und Flüssigkeitsdurchfluss
• Fernsteuerung der Ventilposition
• Industrielle Prozessregelung und Anlagenautomatisierung
• Edelstahl-, Messing- und UPVC-Ventile

Allgemeine Spezifikationen
Parameter — Spezifikation
Steuermodus — Modulierende Regelung
Eingangssignal — 4–20 mA oder 0–10 V
Ausgangsfeedback — 4–20 mA oder 0–10 V
Ausgangsdrehmoment — 10–200 N·m
Drehwinkel — 0–90°
Stromversorgung — DC 24 V oder AC 220 V
Betriebszeit — 8–20 s, abhängig von der Drehmomentkonfiguration
Grundfehler — ±0.5%
Hysterese — <0.3%
Stellgenauigkeit — Einstellbar von 0.2% bis 3.6%
Standby-Leistung — ≤5 W
Betriebstemperatur — −25 bis 55°C
Extremtemperaturbereich — −45 bis 75°C
Schutzart — IP65; IP55 für ausgewählte Konfigurationen mit interner Anzeige
Gehäusematerial — Kunststoff oder Aluminiumlegierung

Drehmoment- und Gehäuseoptionen
Drehmomentkonfiguration — Betriebszeit — Abtriebswelle — Anzeige — Gewicht — Abmessungen
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — Interne OLED oder Farblcd — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED oder Farblcd — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED oder Farblcd — 3.6 kg — 143×110×140 mm

Stromdaten
Drehmomentbereich — DC 24 V Nennleistung — AC 220 V Nennleistung — DC 24 V Blockierleistung — AC 220 V Blockierleistung
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

Steuer- und Kommunikationsoptionen
Konfigurationselement — Verfügbare Optionen
Eingangssignal — 4–20 mA oder 0–10 V
Ausgangsfeedback — 4–20 mA oder 0–10 V
Öffnungs- und Schließsignale — Über den gesamten Drehmomentbereich verfügbar
RS485 — Über den gesamten Drehmomentbereich verfügbar
Drahtlose Fernbedienung — Für ausgewählte 30–200 N·m Konfigurationen verfügbar
4G-Drahtlossteuerung — Für ausgewählte 30–200 N·m Konfigurationen verfügbar
Wiederanlauf nach Stromausfall — Für ausgewählte 50–200 N·m Konfigurationen verfügbar
Mehrfachdrehbetrieb — Bis zu 5 Umdrehungen für 30–45 N·m; bis zu 10 Umdrehungen für 50–75 N·m; bis zu 7 oder 68 Umdrehungen für 100–200 N·m

Anzeigeoptionen
Drehmomentbereich — Anzeigeart
10–45 N·m — OLED-Anzeige
50–75 N·m — Interne OLED oder Farblcd
100–200 N·m — LED oder Farblcd
Die Anzeige kann die tatsächliche Ventilposition, den Positionssollwert, den Betriebszustand und Fehlerinformationen anzeigen. Die verfügbare Anzeigeart hängt von der gewählten Drehmoment- und Steuerkonfiguration ab.

Auswahlhinweis
Bei der Auswahl sind das maximale Regelmoment des Ventils, das Steuersignal, das Rückmeldesignal, die Stellgenauigkeit, die Betriebszeit, die Abtriebswelle und der verfügbare Einbauraum zu berücksichtigen. Wählen Sie RS485, drahtlose Steuerung, Wiederanlauf nach Stromausfall, Mehrfachdrehbetrieb und Anzeigeoptionen als Teil der Aktuator-Konfiguration aus.

Eigenschaften / Technische Daten

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
