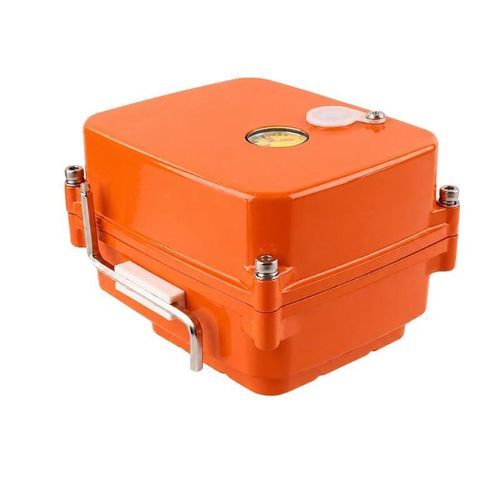

Elektrischer Ventilantrieb BBVA-ON

elektromechanischmotorisiertdrehbar

Produktübersicht
Der BBVA-ON ist ein elektrischer Ein/Aus-Stellantrieb für 0–90°-Drehventile und dient der Automatisierung von Öffnen/Schließen bei Kugel-, Schmetterlings-, Membran- und ähnlichen Ventilen. Die Drehmomentbereiche reichen von 10 bis 200 N·m und decken präzise Kleinstventile bis hin zu hochbelasteten Industrieventilen ab. Gehäusevarianten, Wellenabmessungen und Schnittstellen sind wählbar, um Einbau- und Prozessanforderungen zu erfüllen.

Hauptmerkmale

• Ausgangsdrehmoment: 10–200 N·m
• Standarddrehung: 0–90° für Ein/Aus-Betrieb
• Aktive und passive Ein/Aus-Steuersignale
• Versorgung: DC 24 V oder AC 220 V
• DC bürstenloser Motor mit Metallgetriebe
• Optionale Signale für offen/geschlossen und Positionsrückmeldung
• Stall- und Überlastschutz
• Schutzart IP65
• Optionen: Wiederanlauf nach Stromausfall, RS485, Funk und 4G-Steuerung
• Mehrfachdreh- und schnellausführungen für ausgewählte Klassen

Typische Anwendungen

• Motorisierte 2-, 3- und 4-Wege Kugelhähne
• Motorisierte Schmetterlings- und Membranventile
• Ventilkörper aus Edelstahl, Messing und UPVC
• Automatisches Schalten industrieller Rohrleitungen
• Ein/Aus-Steuerung von Wasser, Gasen und Prozessmedien
• Anlagenmontierte Ventile und Automationssysteme

Allgemeine Spezifikationen
Steuerart — Active oder passive Ein/Aus-Steuerung
Ausgangsdrehmoment — 10–200 N·m
Drehwinkel — 0–90°
Stromversorgung — DC 24 V oder AC 220 V
Schaltzeit — 6–20 s je nach Drehmomentausführung
Ausgangswelle — 9×9, 11×11, 14×14, 17×17 mm
Standby-Leistung — ≤5 W
Betriebstemperatur — −25 bis 55°C (extrem −45 bis 75°C)
Schutzart — IP65
Gehäusematerial — Kunststoff oder Aluminiumlegierung
Farbe — Orange-rot


Optionen für Drehmoment und Gehäuse

• 10 N·m — Schaltzeit 6 s; Welle 9×9 mm; Gehäuse: Kunststoff; Gewicht 0.2 kg; Abmessungen 69×61×58 mm
• 15–18 N·m — 8 s; Welle 9×9 mm; Gehäuse: Aluminiumlegierung; Gewicht 0.38 kg; Abmessungen 69×61×58 mm
• 30–45 N·m — 10 s; Welle 11×11 mm; Gehäuse: Aluminiumlegierung; Gewicht 0.87 kg; Abmessungen 78×57×80 mm
• 50–75 N·m — 15 s; Welle 14×14 mm; Gehäuse: Aluminiumlegierung; Gewicht 1.0 kg; Abmessungen 110×90×82 mm
• 100 N·m — 10 s; Welle 17×17 mm; Gehäuse: Aluminiumlegierung; Gewicht 3.6 kg; Abmessungen 143×110×140 mm
• 200 N·m — 20 s; Welle 17×17 mm; Gehäuse: Aluminiumlegierung; Gewicht 3.6 kg; Abmessungen 143×110×140 mm

Leistungsdaten

• 10–45 N·m — DC24 V Nennleistung ≤10 W; AC220 V Nennleistung ≤15 W; DC24 V Blockierleistung ≤25 W; AC220 V Blockierleistung ≤30 W
• 50–75 N·m — DC24 V Nennleistung ≤15 W; AC220 V Nennleistung ≤20 W; DC24 V Blockierleistung ≤30 W; AC220 V Blockierleistung ≤35 W
• 100–200 N·m — DC24 V Nennleistung ≤35 W; AC220 V Nennleistung ≤40 W; DC24 V Blockierleistung ≤60 W; AC220 V Blockierleistung ≤70 W

Optionale Funktionen

• Offen/geschlossen-Signale — Verfügbar über den gesamten Drehmomentbereich
• Wiederanlauf nach Stromausfall — Für ausgewählte Konfigurationen verfügbar
• RS485 — Für 100–200 N·m verfügbar
• Funkfernbedienung — Für 100–200 N·m verfügbar
• 4G-Steuerung — Für 100–200 N·m verfügbar
• Multi-turn — Bis 5 Umdrehungen (30–45 N·m); bis 10 Umdrehungen (50–75 N·m); bis 7 oder 68 Umdrehungen (100–200 N·m)
• Schnellarbeitsbetrieb — Verfügbar je nach Drehmomentklasse

Schnellarbeitskonfigurationen

• 10 N·m Klasse — 3 s / 5 N·m
• 30–45 N·m Klasse — 5 s / 10 N·m; 15 s / 30 N·m
• 50–75 N·m Klasse — 2.5 s / 10 N·m; 5 s / 20 N·m; 10 s / 30 N·m
• 100–200 N·m Klasse — 2.5 s / 30 N·m

Auswahlhinweis
Wählen Sie einen Stellantrieb mit Sicherheitsreserve gegenüber dem maximalen Betriebsdrehmoment des Ventils. Bestätigen Sie den benötigten Drehwinkel, die Schaltzeit, die Wellenabmessung, den Einbauraum, die Stromversorgung und das Steuersignal. Positionserfassung, Wiederanlauf, Kommunikation, Funksteuerung und Multi-turn/Fast-Acting-Optionen sind nach Bedarf auswählbar.

Technische Daten

• Model/Series: BBVA-ON
• Steuerart: Active oder passive Ein/Aus-Steuerung
• Ausgangsdrehmoment: 10–200 N·m
• Drehwinkel: 0–90°
• Stromversorgung: DC 24 V oder AC 220 V
• Motor: DC bürstenloser Motor mit Metallgetriebe
• Schaltzeit: 6–20 s je nach Drehmoment; schnelle Varianten bis 2.5–3 s
• Wellenabmessungen: 9×9, 11×11, 14×14, 17×17 mm
• Standby-Leistung: ≤5 W
• Betriebstemperatur: −25 bis 55°C (extrem −45 bis 75°C)
• Schutzart: IP65
• Gehäuse: Kunststoff oder Aluminiumlegierung
• Gewicht und Abmessungen: siehe Optionen (0.2–3.6 kg)
• Optionen: Offen/geschlossen-Signale, Wiederanlauf, RS485, Funk, 4G, Multi-turn, Fast-Acting
