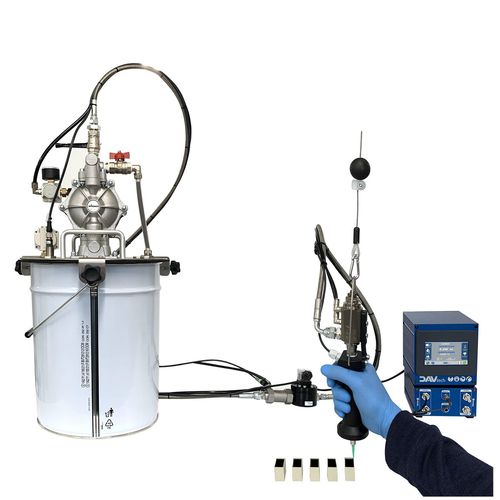

Füllsystem für Töpfe

für niederviskose FlüssigkeitenÖlPumpen

Dieses Dosiersystem ermöglicht eine kontrollierte Flüssigkeitsbefüllung mit einstellbaren Mengen unter Verwendung eines volumetrischen Zählers. Die Flüssigkeit wird durch ein Membranpumpensystem unter Druck gesetzt, das die Flüssigkeit direkt aus den Originalfässern ansaugt. Bevor die Flüssigkeit in das Nadelventil eintritt, passiert sie einen volumetrischen Zahnradzähler. Der Zähler hat einen bekannten Durchfluss pro Umdrehung und sendet bei jeder Rotation einen Impuls an den Controller. Sobald die Zielmenge erreicht ist, schließt der Controller das Ventil, wodurch das System volumetrisch wird und unempfindlich gegenüber Schwankungen in Durchflussrate, Druck und Viskosität ist. ZUFÜHRUNG • Zuführungssystem basierend auf einer Membranpumpe, die die Flüssigkeit direkt aus dem Originalbehälter ansaugt, ohne jegliche Umfüllung. DOSIERUNG • Nadeldosierventil für sofortigen Start und Stopp des Durchflusses. • Volumetrischer Zahnradzähler, direkt mit dem Controller verbunden, verfügbar in verschiedenen Größen abhängig von den erforderlichen Durchflussraten. PROZESSSTEUERUNG • HMI/SPS-Controller für die Verwaltung des Dosierprozesses, 4,3″ Farbdisplay. • Dedizierte mehrsprachige grafische Benutzeroberfläche. • Einfache Schnittstelle mit externen SPSen über dedizierte E/A-Ports. • Zykluszählerfunktion mit Rückmeldung über gut (OK) – nicht gut (KO). • Möglichkeit, mehrere Programme zu erstellen. • Möglichkeit zur Anbindung von Teileanwesenheits- oder Dosierprüfsensoren. • Direkte Steuerung des doppelwirkenden Betriebs eines oder mehrerer Ventile.
