Ölfüllsystem

für haftende Materialienfür die chemische IndustrieDruck

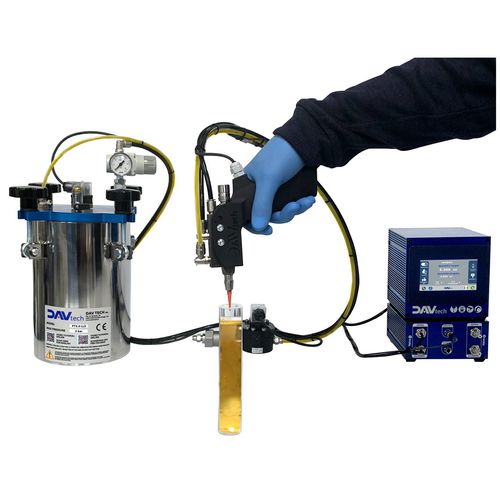

Dieses Dosiersystem ermöglicht eine kontrollierte Flüssigkeitsbefüllung mit einstellbaren Mengen unter Verwendung eines volumetrischen Zählers. Die Flüssigkeit wird unter Druck aus Tanks verschiedener Kapazitäten zugeführt. Bevor sie in das Nadelventil eintritt, passiert sie einen volumetrischen Zahnradzähler. Der Zähler hat einen bekannten Durchfluss pro Umdrehung und sendet bei jeder Rotation einen Impuls an den Controller. Sobald die Zielmenge erreicht ist, schließt der Controller das Ventil, wodurch das System volumetrisch wird und unempfindlich gegenüber Schwankungen in Durchflussrate, Druck und Viskosität ist. ZUFÜHRUNG • Drucktank (in verschiedenen Größen und Ausführungen erhältlich) mit Druckregler und Füllstandskontrolle. DOSIERUNG • Nadeldosierventil für sofortigen Start und Stopp des Flusses. • Zahnrad-Volumenzähler, direkt mit dem Controller verbunden, in verschiedenen Größen je nach erforderlichen Durchflussraten erhältlich. PROZESSSTEUERUNG • HMI/SPS-Controller für Dosierprozessmanagement, 4,3″ Farbdisplay. • Dedizierte mehrsprachige grafische Benutzeroberfläche. • Einfache Schnittstelle mit externen SPSen über dedizierte I/O-Ports. • Zykluszählerfunktion, mit gut (OK) – nicht gut (KO) Rückmeldung. • Möglichkeit zur Erstellung mehrerer Programme. • Möglichkeit zur Anbindung von Teileanwesenheits- oder Dosierprüfsensoren. • Direkte Steuerung des doppeltwirkenden Betriebs von einem oder mehreren Ventilen.
