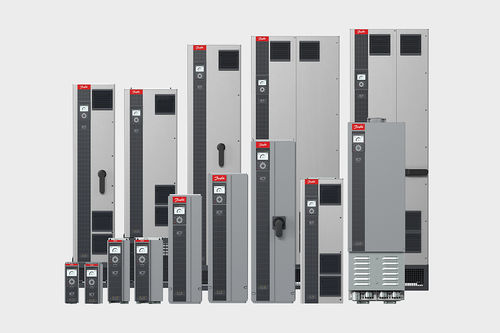

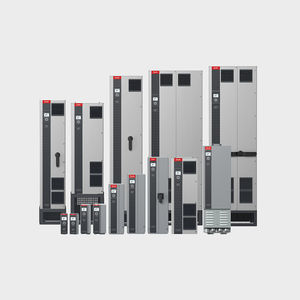

Induktionsumrichter iC7-HVACR

PermanentmagnetbodenstehendWandmontage

Übersicht
Unabhängig von Ihren Systemanforderungen erfüllt iC7-HVACR sie. iC7-HVACR ist die nächste Generation von Frequenzumrichtern (VFD) für HVAC-Anwendungen, entwickelt für zuverlässige Leistung und energieeffiziente Regelung in gewerblichen HVACR-Anlagen. Die modulare Steuerungsplattform ermöglicht flexible Funktionserweiterungen und vereinfacht Modernisierungen bestehender Anlagen.

ULH-Variante
Die iC7-HVACR ULH-Variante ist ein HVAC-Antrieb mit ultra-niedrigen Oberschwingungen und setzt einen neuen Maßstab bei der Oberschwingungsreduzierung, was zu saubererem Netzbetrieb und längerer Lebensdauer der Geräte führt.

Versorgungsspannung und Leistungsbereich
Standardgeräte: 3 x 380-480 V AC — 1,1 – 710 kW
Ultra low-harmonic (ULH) Geräte: 3 x 380-480 V AC — 22 – 160 kW

Hauptmerkmale

• Sehr kompakte Bauform spart Platz und reduziert den Kühlungsbedarf in energieeffizienten HVAC-Systemen
• Hardware-basierte Cybersicherheit mit integriertem Crypto-Chip für verschlüsselte Datenübertragung und Schutz vor unbefugtem Zugriff
• HVACR-spezifische Intelligenz mit zusätzlichen Sensoren, Analytik und Konnektivitätsoptionen
• EMV-Konformität mit integriertem EMV-Filter (Kategorien C1, C2 und C3)
• ULH-Varianten bieten Oberschwingungsdämpfung mit sehr niedrigem THDi (< 3–5 %), zum Schutz der Geräte vor Überhitzung und Fehlfunktionen
• Integrierte doppelte Ethernet- oder RS-485-Ports; unterstützt BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Safe Torque-Off (STO) bis SIL3 / Performance Level e (PLe) serienmäßig
• Mehrere integrierte Sensoren und Kalibrierfunktionen zur Verbesserung der Regelgenauigkeit
• Integriertes zustandsbasiertes Monitoring (CBM) für prädiktive Wartung und maximale Verfügbarkeit
• Effizientes Wärmemanagement durch Back-Channel-Kühlung zur Ableitung von bis zu 90 % der Wärmeverluste des Schaltanlagenraums
• Kompatibel mit Asynchron- (IM) und Permanentmagnet- (PM) Motoren
• Unterstützt virtuelle Modelle zur Simulation von Antriebs- oder Umrichterumgebungen, um Entwicklung zu beschleunigen und Risiken zu reduzieren

Anwendungen und Installation
Optimiert für Wand-, Schaltschrank- oder freistehende Montage. Kernkomponente für energieeffiziente HVAC-Systeme in Gewerbegebäuden und geeignet für Anlagen mit strengen Anforderungen an Netzqualität oder harmonische Grenzwerte.

Dokumente und Ressourcen
Verfügbare technische Unterlagen umfassen Datenblätter, Auswahlhilfen, ULH-Factsheets und Design-Guides speziell für die iC7-HVACR-Familie; Softwaretools und Konfigurator stehen zur Produktkonfiguration und Bestellung zur Verfügung.

Technische Spezifikationen

• Produktfamilie: iC7-HVACR (einschließlich ULH ultra low-harmonic Varianten)
• Versorgungsspannung: 3 x 380–480 V AC
• Leistungsbereich (Standard): 1,1 – 710 kW
• Leistungsbereich (ULH): 22 – 160 kW
• Oberschwingungsdämpfung (ULH): THDi typ. < 3–5 %
• EMV: integrierter Filter für Kategorien C1, C2 und C3
• Sicherheit: Safe Torque-Off (STO) bis SIL3 / PLe
• Konnektivität: integriertes doppeltes Ethernet oder RS-485; unterstützt BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Kühlung: Back-Channel-Kühlung zur Ableitung von bis zu 90 % der Wärmeverluste des Schaltanlagenraums
• Sicherheit: hardware-basierte Cybersicherheit mit Crypto-Chip für verschlüsselte Datenübertragung
• Sensoren: mehrere integrierte Sensoren und Kalibrierung zur Verbesserung der Regelgenauigkeit
• Monitoring: integriertes zustandsbasiertes Monitoring (CBM)
• Installationstypen: Wandmontage, Schaltschrankmontage, freistehend
• Industrial IoT: unterstützt vernetzten und sicheren Betrieb über industriefähige Schnittstellen
