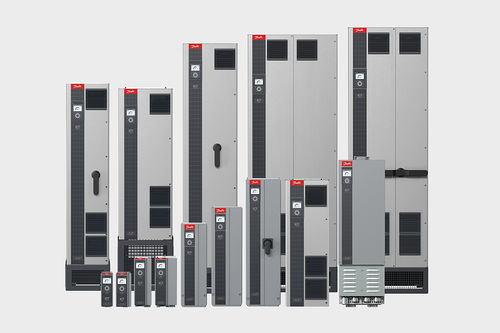

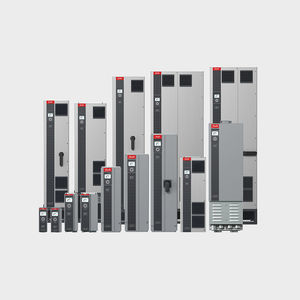

PWM-Frequenzumrichter iC7-Aqua

dreiphasigmit VektorantriebModbus

Übersicht
Der iC7-Aqua ist ein Frequenzumrichter (VFD) der nächsten Generation, speziell entwickelt für Wasser- und Abwasseranwendungen, um Pumpensteuerung zu optimieren, Systemleistung zu steigern, mechanische Belastungen zu reduzieren und erhebliche Energieeinsparungen zu erzielen. Er unterstützt kommunale Wasserversorgung, Abwasserbehandlung, Entsalzung und industrielle Wasseraufbereitung. Die Produktfamilie umfasst Standard- und ULH (Ultra Low-Harmonic) Varianten für empfindliche Stromnetze.

Wesentliche Vorteile

• Signifikante Energieeinsparung: Durch Anpassung der Pumpendrehzahl an den tatsächlichen Bedarf wird der Energieverbrauch reduziert (z. B. kann eine Drehzahlreduzierung um ~20 % große Einsparungen bringen).
• Verringerung mechanischer Abnutzung: Sanftes Anlaufen/Stoppen reduziert Wasserschlag und mechanische Belastungen an Rohrleitungen, Ventilen und Pumpen.
• Verbesserte Prozesssteuerung: Präzise Aufrechterhaltung von Druck, Durchfluss oder Wasserstand.
• Eingebaute Pumpenschutzfunktionen: Funktionen wie Trockenlaufschutz, End-of-Curve-Erkennung und Rohrfüll-/Rückschlagklappenrampe schützen Pumpen und Leitungen.
• ULH-Varianten: Ultra-niedrige Oberschwingungsumrichter für Anlagen mit strikten Verzerrungsgrenzwerten (schützt empfindliche Geräte und kann zusätzliche Blindleistungskompensation vermeiden).
• Einfache Integration: Integrierte Fieldbus-Optionen und moderne Konnektivität zur einfachen Integration in Automatisierungssysteme.

Funktionsweise eines Frequenzumrichters an einer Pumpe

• Der Umrichter steuert die Pumpendrehzahl, um Durchfluss-/Druckanforderungen zu erfüllen, anstatt ständig mit fester Maximaldrehzahl zu laufen.
• Durch Anpassung der Drehzahl reduziert der Umrichter den Energieverbrauch, verringert mechanische Belastungen und verbessert die Betriebssteuerung.

Versorgungsspannung und Leistungsbereiche
Standardumrichter: 3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
ULH-Umrichter: 380-480 V AC … 22-160 kW (30-250 hp)

Varianten und Zielanwendungen

• Standard iC7-Aqua: Allgemeine Pumpenanwendungen mit vollständigem Funktionsumfang für Schutz, Energieoptimierung und Systemsteuerung.
• iC7-Aqua ULH (Ultra Low-Harmonic): Für Anwendungen mit empfindlichen Stromnetzen oder strengen Oberschwingungsgrenzen; liefert ein sauberes Leistungsprofil und hält den THDi gering.

Highlights — Steuerung, Sicherheit und Bedienbarkeit

• Dedizierter Pumpen- und Anwendungsschutz: Trockenlaufschutz, End-of-Curve-Erkennung, Rohrfüllmodus und Rückschlagklappenrampe zur Vermeidung von Wasserschlag.
• Zustandsüberwachung: Integriertes Monitoring des Motorstatorwicklungszustands, Vibrationen und Lasthülle für Frühwarnungen und reduzierte Ausfallzeiten.
• Energie- und Kosteneinsparungen: Durchflusskompensation, Schlafmodus, Mehrpumpensteuerung, Automatic Energy Optimization (AEO) und Automatic Motor Adaptation (AMA) für verbesserte Teillastwirkungsgrade.
• Intuitive Inbetriebnahme und Bedienung: Grafisches Bedienfeld mit großem Display, Einrichtungsassistenten und MyDrive® Suite-Tools (Monitoring, Parametrierung, Fehlerbehebung).
• Nahtlose Integration und Sicherheit: Eingebaute Fieldbus-Optionen (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU), hardwarebasierte Cybersicherheit und integrierte funktionale Sicherheit (STO) für hohe Sicherheitsanforderungen.

ULH-spezifische Vorteile (Ultra Low-Harmonic)

• Hält die Gesamtverzerrung des Stromes (THDi) typischerweise < 3 % bei Volllast (und niedrige Werte bei Teillast), wodurch Störungen im Stromnetz reduziert werden.
• Leistungsfaktor von bis zu 1,0 erreichbar, womit externe Blindleistungskompensation entfallen könnte.
• Kompaktes, vollständig integriertes Einzelgerät-Design vereinfacht die Installation und reduziert die Notwendigkeit, Systemkomponenten (Transformatoren, Schaltanlagen) zu überdimensionieren.

Dokumentation & Tools (Auswahl)
Umfassende Produktdokumentation, Datenblätter, Auslegungsleitfäden und Softwaretools stehen für Konfiguration, Installation, Überwachung und Integration der iC7-Aqua-Serie zur Verfügung.

Technische Merkmale / Spezifikationen

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
