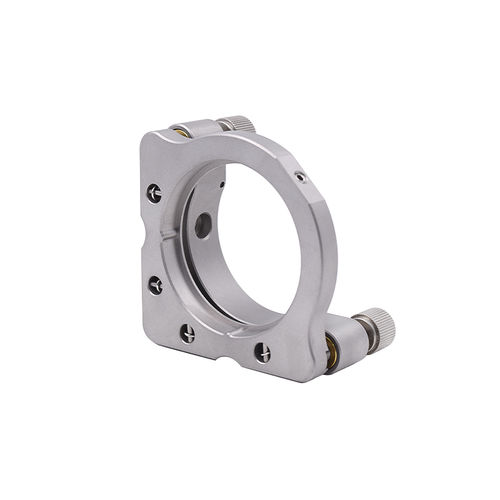

Filter- / Linsenträger / Spiegel Halterung / Aluminium GCM-0888 series

Optikfür Montage

Der Hauptkörper der Edelstahlhalterung GCM-08888 ist aus Edelstahl 304 gefertigt. Im Vergleich zu Materialien aus Aluminiumlegierungen hat er die Vorteile eines geringeren Wärmeausdehnungskoeffizienten und einer höheren Steifigkeit und bietet somit eine bessere Stabilität. Die Optik wird von der Vorderseite der Fassung aus montiert, was die Demontage und Montage erleichtert. Die doppelten konvexen Kontaktlinien in der Montagenut und die Gewindestifte mit Nylonspitze bilden eine Drei-Punkt-Kontaktmontage. Diese Konstruktion gewährleistet eine präzise Positionierung der Optikmitte und minimiert Exzentrizität oder Verkippung, die den optischen Pfad stören könnten. Ausgestattet mit zwei M6×0,25-Feingewindetrieben ermöglicht es die Einstellung von Neigungs- und Gierwinkeln. Am Ende jedes Feingewindetriebs befindet sich ein Innensechskantloch, das mit einem Innensechskantschlüssel Nr. 2 eingestellt werden kann. Auf beiden Seiten des Montagesockels befinden sich Senkbohrungen mit M4- und M6-Gewinde, die zum Anschluss von optischen Stäben oder M4-Schrauben dienen. Gefertigt aus Edelstahl 304 Geeignet für Ø20mm, Ø25.4mm oder Ø50.8mm Optiken Winkelbereich: ±4° Zwei M6X0,25-Gewindeverstärker ermöglichen eine Feinjustierung
