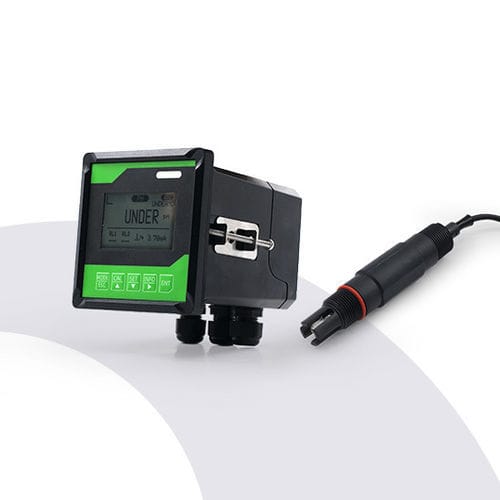

Wandmontiertes pH-Messgerät DAW3001-pH

ProzessWasserdigital

Produktübersicht

• Der DAW3001-pH ist ein leistungsstarker Online-pH-Analysator mit einem LCD-Display und IP65-Schutz für einen stabilen Betrieb rund um die Uhr.
• Benutzerfreundliche Bedienung über ein übersichtliches Menü, einstellbare Softwarefilterung und starke Anti-Interferenz-Fähigkeiten, die sich gut an komplexe Industrieumgebungen anpassen.
• Unterstützt pH/ORP-Messung und optionale metallische Antimon-Elektroden für Umgebungen mit Flusssäure.
• Universelle Stromversorgung oder optionale DC-Version, mit isolierter RS485-Schnittstelle (MODBUS-RTU) für die Datenübertragung.
• Wandmontiertes Design, arbeitet bei 0～60℃ und <90% Luftfeuchtigkeit.
• Gepaart mit einem IP68-geschützten pH-Sensor, erreicht eine Messung von 0-14 pH/0~50℃ mit einer Sensorgenauigkeit von ±0.1 pH, einer Reaktionszeit von <30S und flexibler Installation, geeignet für verschiedene industrielle Überwachungsanforderungen.

Merkmale

• 128*64 Punktmatrix-LCD-Display, umschaltbar zwischen Chinesisch und Englisch, IP65-Schutzstufe, stabiler Betrieb rund um die Uhr
• Übersichtliches Menüdesign, einfache und bequeme Bedienung, grafische Hinweise, schöne und klare Benutzeroberfläche
• Einstellbare Software-Digitalfilterung, verbesserte Hardware-Anti-Interferenz-Fähigkeit, die eine stabilere Messung und Anpassungsfähigkeit an komplexe Industrieumgebungen gewährleistet
• Universelle Stromversorgung (85～260VAC) weltweit, mit optionaler kundenspezifischer DC-Version (18～36VDC)
• RS485-Digitalschnittstelle, MODBUS-RTU-Kommunikationsprotokoll
• Zwei Messfunktionen: pH-Messung (Säure- und Alkalinität) oder ORP-Messung (Oxidations-Reduktions-Potential)
• Ausgestattet mit metallischer Antimon-Elektrodenfunktion, nutzbar in Umgebungen mit Flusssäure

Technische Parameter (Analysator)
Parameterkategorie | Spezifikationen | Details
pH | Messbereich | -2.00～16.00 pH
pH | Auflösung | 0.01 pH
pH | Messgenauigkeit | ±0.02 pH
ORP | Messbereich | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | Auflösung | 1 mV
ORP | Messgenauigkeit | ±1 mV
Temperatur | Messbereich | -5.0～105.0℃
Temperatur | Auflösung | 0.1℃
Temperatur | Messgenauigkeit | ±0.2℃ (-5.0～80.0℃) für PH3001; ±0.5℃ (80.0～105.0℃) für PH3002
Temperatur | Temperatureingang | NTC10KΩ
Temperatur | Temperaturkompensation | Automatisch/Manuell
Übertragener Strom | Ausgangstyp | 4～20 mA (entsprechender Bereich konfigurierbar)
Übertragener Strom | Stromgenauigkeit | ±1% F.S
Übertragener Strom | Ausgangslast | Weniger als 600 Ω
Schaltsteuerung | Relais | 2 SPST-Relais
Schaltsteuerung | Lastkapazität | 2.5A 230VAC
Datenübertragung | Übertragungsschnittstelle | RS485 mit Isolationsspannung von 2500Vrms
Datenübertragung | Kommunikationsprotokoll | MODBUS-RTU (zum Auslesen von Daten)
Andere Parameter | Arbeitsstromversorgung | 85～260VAC oder 18～36VDC (vor der Bestellung wählbar)
Andere Parameter | Arbeitstemperatur | 0～60℃
Andere Parameter | Arbeitsfeuchtigkeit | Relative Luftfeuchtigkeit < 90%
Andere Parameter | Schutzstufe | IP65
Andere Parameter | Installationsmethode | Wandmontage
Andere Parameter | Gesamtabmessungen (HxBxT) | 108x108x132 mm
Andere Parameter | Ausschnittmaße | 92.5x92.5 mm (positive Toleranz)

Technische Parameter (pH-Sensor)
Technische Parameter | Spezifikationen
Messbereich | 0-14 pH, Temperatur 0~50℃
Detektionsprinzip | Glaselektrodenmethode
Genauigkeit | ±0.1 pH; Temperatur: ±0.5℃
Wiederholbarkeit | ±0.1 pH
Reaktionszeit | ＜30S
Auflösung | 0.01 pH
Automatische Temperaturkompensation | NTC10K
Druckbeständigkeit | ≤2Bar
Sensor Material | PPS-Gehäuse + Glaselektrode
Controller Material | ABS
Schutzklasse | Sensor IP68; Controller IP65
Ausgangssignal | 1 Kanal 4-20mA/Modbus RS485
Schaltsteuerung | 2 SPST-Relais
Relaislast | 2.5A 230 VAC
Montagegewinde | Oben & Unten 3/4NPT Rohrgewinde
Betriebsspannung | 85~260VAC oder 24VDC
Messgerät Abmessung | 108×108×132mm
Ausschnitt Abmessung | 92.5×92.5 mm
Sensorinstallation | Tauch-/Bypass-/Rohrleitung
Messgerät Installation | Panelmontage

Hauptspezifikationen / Technische Merkmale

• Modell: DAW3001-pH
• Messbereich: -2.00～16.00 pH (Analysator), 0-14 pH (Sensor)
• Auflösung: 0.01 pH
• Genauigkeit: ±0.02 pH (Analysator), ±0.1 pH (Sensor)
• Temperaturbereich: -5.0～105.0℃ (Analysator), 0~50℃ (Sensor)
• Schutz: Controller IP65, Sensor IP68
• Ausgang: 4-20mA, RS485 MODBUS-RTU
• Stromversorgung: 85～260VAC oder 18～36VDC
• Installation: Wandmontage (Controller), Tauch-/Bypass-/Rohrleitung (Sensor)
• Abmessungen: 108x108x132 mm
