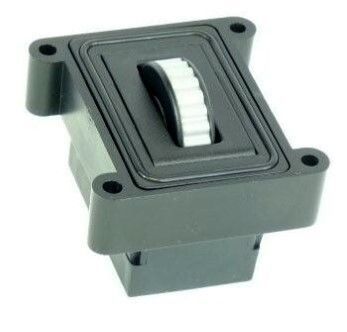

Drehgebermodul SWM-7X110X

Produktbeschreibung
Das Scrollrad-Modul (Rückseitenmontage) DSSW001 ist eine Mensch-Maschine-Schnittstellenkomponente, die Scroll-, Pan- und integrierte Mitteltastenfunktionen für OEM-Tastaturen und Konsolen bereitstellt. Es verwendet eine berührungsfreie Hall-Effekt-Codierung und ist bis IP68 abgedichtet, um zuverlässigen Betrieb in rauen Umgebungen zu gewährleisten. Das Modul ist für die Rückseitenmontage in Paneelen für industrielle, militärische, marine und medizinische Anwendungen ausgelegt.

Merkmale

• Berührungsfreie Hall-Effekt-Codierungstechnologie
• Abdichtung bis IP68
• Integrierte Mitteltastenfunktion
• Optionaler Detent-Mechanismus
• Ausgangsoptionen: TTL-Quadratur oder kombinierte PS/2 & USB-Schnittstelle (Auto-Select)
• Gleichmäßiger Betrieb in rauen Umgebungen
• Verschiedene Radfarben und kundenspezifische Montagehalterungen verfügbar

Typische Anwendungen

• Industriesteuerpulte
• Benutzeroberflächen in militärischen, maritimen und medizinischen Bereichen
• Ton- und Lichtkonsolen
• Farbkorrektur-Konsolen
• OEM-Maßlösungen

Produktkonfiguration

• Beispiel Bestellcode: SWM-7 X 1 1 0 X
• Schutzart: IP68 (Standard)
• Ausgangsprotokoll: Quadratur oder kombinierte Schnittstelle PS/2 & USB (Auto-Select)
• Detent-Optionen: Detent (Standard) oder ohne Detent, falls anwendbar
• Montageart: Rückseitige Paneelmontage (Standard)
• Hintergrundbeleuchtung: Keine (Standard) — andere Optionen möglich
• Radfarbe: Grau oder Schwarz (andere Farben verfügbar)

Technische Spezifikationen

• Modellkennung: DSSW001
• Mensch-Maschine-Gerät mit Scroll-, Pan- und Mitteltastenfunktion
• Codierung: Berührungsfreie Hall-Effekt-Technologie
• Umweltschutz: Abdichtung bis IP68
• Integrierte Mitteltaste
• Optionaler Detent-Mechanismus
• Ausgangsoptionen: TTL-Quadratur oder kombinierte PS/2 & USB-Schnittstelle (Auto-Select)
• Entwickelt für Rückseitenmontage in OEM-Tastaturen und Konsolen
• Für raue Umgebungen vorgesehen; zuverlässiger Betrieb unter harten Bedingungen
• Verfügbare Radfarben und kundenspezifische Montagehalterungen
• Typische Branchen: Industrie, Militär, Marine, Medizin, Ton & Licht, Farbkorrektur
