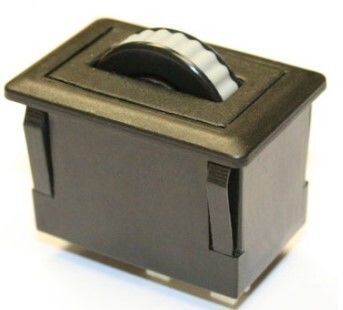

Drehgebermodul SWM-70110-0

Produktbeschreibung
Das Scrollrad-Modul (Oberflächenpanel) ist für die Installation in der Frontfläche eines Panels mittels integrierter Einrastfunktionen im Kunststoffgehäuse konzipiert. Es bietet Scroll-, Pan- und mittlere Schalterfunktionen vergleichbar mit Desktop-Scrollrädern, mit konfigurierbaren Optionen für Schnittstelle und Betätigungsgefühl. Das Modul verwendet berührungslose Hall-Effekt-Kodierung und ist bis IP68 abgedichtet für den Einsatz in rauen Umgebungen.

Eigenschaften

• Berührungslose Hall-Effekt-Kodierung
• Abdichtung bis IP68
• Integrierte Mitteltastenfunktion
• Optionaler Rastmechanismus (Detent)
• USB & PS/2 (Auto-Select) oder TTL-Quadraturausgang
• Gleichmäßiger Betrieb in rauer Umgebung
• Verschiedene Radfarben verfügbar
• Optionen für kundenspezifische Montagehalter

Typische Anwendungen

• Industrielle Steuerpulte
• Bedienfelder für militärische, maritime und medizinische Anwendungen
• Ton- und Lichtkonsolen
• Farbkorrektur-Konsolen
• OEM-Kundenspezifische Lösungen

Produktkonfiguration
Bestellungen und Varianten werden über ein Konfigurationscodesystem verwaltet. Beispiel-Präfix: SWM.

• Beispiel Bestellcode: SWM - 7 - X - 1 - 1 - 0 - X
• Schutzart: angezeigte Optionen; Standardauswahl – IP68
• Ausgabeprotokoll: Quadratur (TTL) oder Kombinierte PS/2 & USB (Auto-Select)
• Detent-Optionen: Mit Detent oder glatt
• Montageart: Frontplattenmontage (in dieser Variante gewählt)
• Hintergrundbeleuchtung: Optionen inkl. keine Hintergrundbeleuchtung
• Radfarbe: Schwarz, Grau und weitere Optionen

Technische Spezifikationen

• Technologie: Berührungslose Hall-Effekt-Kodierung
• Umweltschutz: Bis zu IP68
• Funktionen: Scroll, Pan, integrierter Mittelschalter
• Optional: Detent-Rastmechanismus
• Ausgangsschnittstellen: Quadratur (TTL) oder Kombinierte PS/2 & USB (Auto-Select)
• Montage: Für Frontplatteneinbau mit Einrastfunktionen ausgelegt; kundenspezifische Halterungen verfügbar
• Farben: Mehrere Radfarben verfügbar
• Typische Einsatzzwecke: Industrie, militärische, maritime, medizinische Paneele, Ton & Licht, Farbkorrektur
• Bestellcode-Präfix: SWM; Modellreferenz: DSSW001
