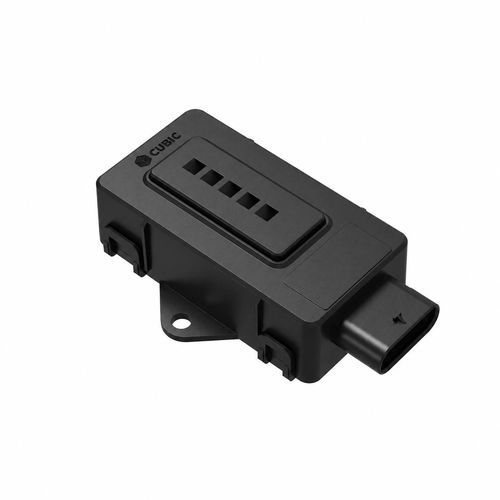

Kältemittelsensor für gasförmige Kältemittel AM4207 Series

für A2L-KühlerNDIRzur Leckdetektion

Produktübersicht Cubic AM4207 Series ist ein NDIR‑Sensor für das Kältemittel R1234yf zur zuverlässigen Leckerkennung in Kühlsystemen und der Cold‑Chain‑Logistik. Der Sensor bietet hohe Selektivität gegenüber R1234yf mit hoher Immunität gegen CO2‑Störungen, einen integrierten Anti‑Kondensationsheizer und einen Referenzkanal mit Selbstkompensation für Langzeitstabilität und reduzierte Fehlalarme. Das kompakte Design erlaubt die einfache Integration in Kältegeräte; die Normanforderungen IEC 60335-2-40 werden erfüllt.

Anwendungsbereiche

• Cold‑Chain‑Transport (Frischeprodukte, Obst und Gemüse)
• Kühltransporter und -fahrzeuge
• Kühlräume und Kühllager
• Kälteanlagen und Leckageerkennung in HVAC
• Frühwarn‑ und Überwachungssysteme

Hauptmerkmale

• NDIR (nicht‑dispersive Infrarot‑Technologie)
• Hohe Selektivität für R1234yf; unempfindlich gegen übliche Vergiftungsgase und CO2
• Automatischer Heizmechanismus gegen Kondensation
• Schnelle Reaktionszeit für zeitnahe Leckerkennung
• Langzeitstabilität und Driftkompensation durch integrierten Referenzkanal
• Kompaktes Design für Einbau in Geräte
• Schutzart IP66
• Konform mit IEC 60335-2-40 und relevanten Normen

Technische Daten

• Modell: AM4207 Series
• Prinzip: NDIR (nicht‑dispersive Infrarot)
• Messgas: R1234yf
• Messbereich: 0–49.000 ppm (100% LFL ≈ 48.000 ppm)
• Auflösung: 0,1 %
• Abtastfrequenz: 1 Hz
• Zeit bis zur ersten Messung: ≤ 30 s
• Ansprechzeit: T60 ≤ 30 s
• Alarmwert: 5% LFL (≈ 9.300 ppm)
• Betriebstemperatur: -40 bis 65 °C
• Lagerungstemperatur: -30 bis 70 °C
• Betriebsfeuchte: 0–100% RH mit Kondensation
• Lagerfeuchte: 0–99% RH (ohne Kondensation)
• Anti‑Kondensation mit Heizung: 0 °C 0% RH → 8,5 °C 95% RH (Änderung in 4 min, Wind 2,4 m/s)
• Betriebsdruck: 70–120 kPa
• Spannungsversorgung: DC 5,0 V ±10%
• Spitzenstrom: <600 mA
• Schutzart: IP66
• Lebenserwartung: >12 Jahre
• Zertifizierung: IEC60335-2-40:2024 und ISO20854; CE
• Abmessungen: 96,67 mm × 66,28 mm × 27,5 mm

Konformität & Integration Der Sensor lässt sich unkompliziert in Kälteanlagen und Überwachungssysteme integrieren (DC 5 V Versorgung, kompakte Bauform). Die Selbstkompensation und der Referenzkanal verringern Wartungsaufwand und Fehlalarme, wodurch der AM4207 für den Dauerbetrieb in anspruchsvollen Cold‑Chain‑Umgebungen geeignet ist.

Bestellinformationen Modell: Cubic AM4207 Series. Für Integrationsunterstützung, Zertifikate und Konfigurationsoptionen wenden Sie sich an den Lieferanten.
