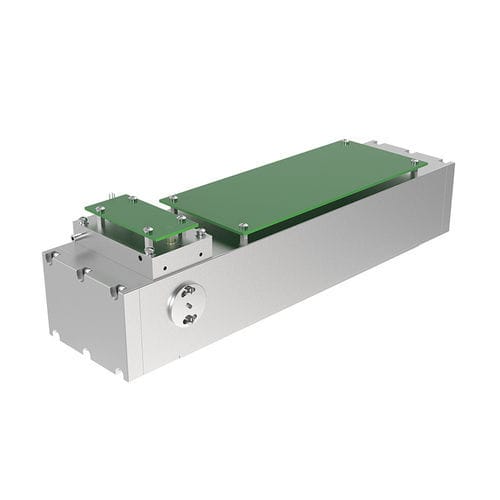

TDLAS-Methansensor Gasboard-2520

zur LeckdetektionÜberwachungRS-485

Übersicht
Der Cubic Gasboard-2520 ist ein leistungsfähiger Methan-Gassensor, basierend auf der Tunable Diode Laser Absorption Spectroscopy (TDLAS). Durch die Detektion der Laserlichtabsorption bei spezifischen Wellenlängen ermöglicht der Sensor eine sehr selektive und präzise Messung von Methan. Mit einem leistungsfähigen Detektor und einer speziellen Gasaufbereitungskammer erreicht der Gasboard-2520 eine Genauigkeit von ±1 ppm + 2% der Messung, eine Nachweisgrenze von 1 ppm und eine Auflösung von 0,1 ppm. Das laserbasierte Messprinzip bietet langfristige Stabilität und hohe Immunität gegen Kreuzinterferenzen durch Hintergrundgase, was zuverlässige Messungen in komplexen Gasumgebungen sicherstellt. Er reagiert schnell, um auch kleine Leckagen zu erfassen. Der optimierte Temperaturkompensationsalgorithmus minimiert den Einfluss von Umgebungstemperaturschwankungen und ermöglicht einen stabilen Betrieb unter rauen Bedingungen. Der Messbereich lässt sich durch Optimierung des optischen Wegs und Konfigurationsanpassungen erweitern. Der Gasboard-2520 ist energieeffizient ausgelegt und hat eine geplante Lebensdauer von über 10 Jahren. Er unterstützt optional TTL/RS232/RS485 Kommunikationsschnittstellen und kann durch seine modulare Bauweise in stationären, mobilen und Online-Überwachungslösungen eingesetzt werden.

Funktionen

• TDLAS-Technologie
• Genauigkeit ±1 ppm + 2% Messwert; Auflösung 0,1 ppm; Nachweisgrenze 1 ppm
• Langzeitstabilität
• Hohe Empfindlichkeit und starke Kreuzinterferenzresistenz
• Schnelle Ansprechzeit (<30 s)
• Niedriger Energieverbrauch
• Geplante Lebensdauer >10 Jahre
• Optionale Schnittstellen TTL/RS232/RS485
• Modulare Struktur zur Integration in stationäre, mobile und Online-Systeme

Technische Daten (Tabelle)
Technische Spezifikation des TDLAS-Methansensors Gasboard-2520-CH4
Modell: Gasboard-2520-CH4 / Gasboard-2520-CH4-P
Zielgas: Methan (CH4)
Messprinzip: Tunable Diode Laser Absorption Spectroscopy (TDLAS)
Probenahmemethode: Diffusion (Gasboard-2520-CH4) / Luftpumpe (Gasboard-2520-CH4-P)
Messbereich: 0 ~ 100 ppm
Genauigkeit: ±(1 ppm + 2% Messwert) @ 0℃ ~ 40℃; ±(2 ppm + 2% Messwert) @ -20℃ ~ 0℃ & 40℃ ~ 60℃
Auflösung: 0,1 ppm
Ansprechzeit: <30 s
Datenabgabefrequenz: 1 Hz
Nachweisgrenze: 1 ppm
Betriebstemperatur: -20 ~ 60℃
Betriebsfeuchte: 0 ~ 98% rF (nicht kondensierend)
Betriebsspannung: 12V ± 10%
Durchschnittlicher Betriebsstrom: ≤300 mA
Ausgang: UART TTL 3.3V (RS485/RS232 optional)
Lagerbedingungen: -40 ~ +85℃; 0 ~ 98% rF (nicht kondensierend)
Abmessungen: 278 mm × 70 mm × 70 mm (L × B × H) / 278 mm × 90 mm × 70 mm (P-Version)

Technische Spezifikationen

• Technologie: Tunable Diode Laser Absorption Spectroscopy (TDLAS)
• Zielgas: Methan (CH4)
• Messbereich: 0–100 ppm
• Genauigkeit: ±(1 ppm + 2% Messwert) @ 0–40℃; ±(2 ppm + 2% Messwert) an Extremwerten
• Auflösung: 0,1 ppm
• Nachweisgrenze: 1 ppm
• Ansprechzeit: <30 s
• Datenrate: 1 Hz
• Stromversorgung: 12V ±10%; durchschnittlicher Strom ≤300 mA
• Ausgänge: UART TTL 3.3V (RS485/RS232 optional)
• Betriebsbereich: -20 bis 60℃; 0–98% rF (nicht kondensierend)
• Lagerung: -40 bis +85℃; 0–98% rF (nicht kondensierend)
• Abmessungen: 278×70×70 mm (Standard) / 278×90×70 mm (P-Version)
• Geplante Lebensdauer: >10 Jahre
