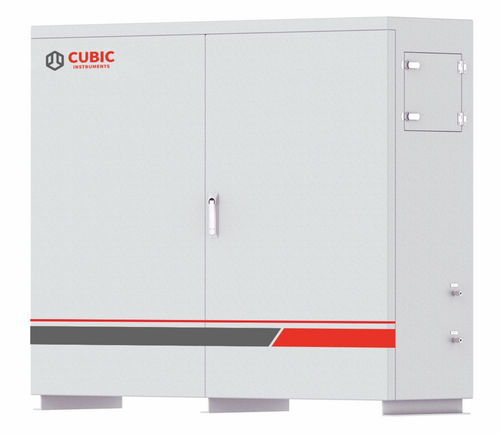

Gasanalysesystem GasTDL-3110

für Process / lasergesteuertDatenProben

Produktübersicht
Der GasTDL-3110 ist ein extraktives TDLAS‑Laser‑Gasanalysesystem zur kontinuierlichen Echtzeitmessung eines einzelnen Zielgases. Konfigurierbar für H2S, O2, CO, CO2 oder CH4 liefert das Kreuzstrahl‑TDLAS‑Design hohe Selektivität und Messgenauigkeit bei geringer Beeinflussung durch Hintergrundgase.

Konstruktion & Betrieb
Das System arbeitet mit extraktiver Probenahme und integriert Probensonde, Vorbehandlungseinheit, Steuereinheit und Gasanalyseeinheit. Automatische Sonden‑Spülung, Kondensatableitung und mehrstufige Filtration ermöglichen einen stabilen Dauerbetrieb in rauen Prozessumgebungen (hohe Temperaturen, hohe Luftfeuchte, starke Staubbelastung, hohe Strömungen, korrosive Atmosphären).

Anwendungen
Entwickelt für Prozessoptimierung, Energieeinsparung und Sicherheitsüberwachung in Branchen wie Öl & Gas, Chemie und Metallurgie. Geeignet zur kontinuierlichen Überwachung von Prozessgasen und Syngas.

Segment / Division
Segment: Process Gas Analyzer
Division: Syngas Analyzer

Merkmale

• TDLAS‑Kreuzstrahl‑Technologie für hochselektive Einzelgasmessung mit geringer Kreuzinterferenz.
• Zugelassener Explosionsschutz: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db für explosionsgefährdete Gas‑ und Staubbereiche.
• Automatische Probenahme, Sondenreinigung und Kondensat‑Abführung für zuverlässigen Langzeit‑Betrieb ohne ständige Beaufsichtigung.
• Mehrstufige Filtration und robuste Probenahmekonstruktion für Betrieb bei Staub, Feuchte und korrosiven Gasen.
• Fernüberwachung (RS‑485/RS‑232) und mehrere Ausgänge zur Integration in Prozessleitsysteme.

Spezifikationen

• Messkomponenten: H2S, O2, CO, CO2, CH4
• Messprinzip: TDLAS (Kreuzstrahl)
• Messbereich: H2S: 0~100 ppm, 0~5000 ppm; O2: 0~5% VOL (100% VOL konfigurierbar); CO: 0~100% VOL; CO2: 0~100% VOL; CH4: 0~20% VOL
• Genauigkeit: ≤±1% F.S.
• Wiederholbarkeit: ≤±1%
• Span‑Drift: ≤±1% F.S.
• Auflösung: 0.01% VOL
• Explosionsschutzklasse: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• Umgebungstemperatur: -20~60℃
• Betriebsspannung: 220V AC, 50Hz
• Betriebsgas: Industrielles Stickstoff 0.3~0.8 MPa
• Kommunikationsschnittstelle: RS‑485, RS‑232
• Ausgangsmodus: 2 Kanäle 4~20 mA; 3 Relaisausgänge
