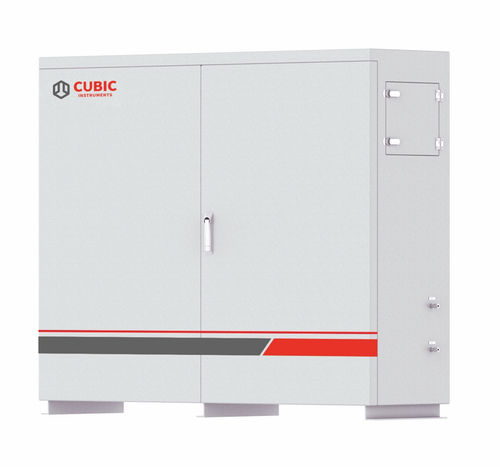

Gasanalysesystem GasTDL-3110

DatenProbenautomatisch

Produktübersicht
GasTDL-3110 ist ein extraktives TDLAS-Gasanalysesystem zur kontinuierlichen, Echtzeitmessung eines konfigurierbaren Zielgases (H2S, O2, CO, CO2 oder CH4) in staubbelasteten, rauen Industrieumgebungen. Das Kreuzstrahl-TDLAS-Design bietet hohe Selektivität und Messgenauigkeit bei vernachlässigbarer Kreuzinterferenz durch Hintergrundgase.

Segment / Division
Segment: Prozess-Gasanalysator
Division: Syngas-Analysator

Merkmale

• Hoch selektive TDLAS-Messung mit minimalen Kreuzinterferenzen.
• Explosionsschutz zertifiziert: Ex db IIC T6 Gb und Ex tb IIIC T80°C Db für gas- und staubgefährdete Bereiche.
• Zuverlässiger Langzeitbetrieb durch automatische Probenahme, Sonden- bzw. Probenspurging, Kondensatableitung und mehrstufige Filtration.
• Anpassbar an raue Prozessbedingungen: hohe Temperaturen, hohe Luftfeuchtigkeit, starke Staubbelastung und korrosive Gase.
• Fernüberwachung und unbeaufsichtigter Betrieb möglich.

Spezifikationen
Basisparameter
Messkomponenten: H2S, O2, CO, CO2, CH4
Messprinzip: Tunable Diode Laser Absorption Spectroscopy (TDLAS)
Messbereich: H2S: 0~100 ppm, 0~5000 ppm; O2: 0~5%VOL (100%VOL anpassbar); CO: 0~100%VOL; CO2: 0~100%VOL; CH4: 0~20%VOL
Genauigkeit: ≤±1%F.S.
Wiederholbarkeit: ≤±1%
Span-Drift: ≤±1%F.S.
Auflösung: 0.01%VOL

Betriebsparameter
Explosionsschutzklasse: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
Umgebungstemperatur: -20~60℃
Betriebsspannung: 220V AC, 50Hz
Betriebsgas: Industrieller Stickstoff 0.3~0.8MPa

Schnittstellen & Signale
Kommunikation: RS-485, RS-232
Ausgänge: 2×4–20mA; 3×Relaisausgänge

Technische Daten

• Modell: GasTDL-3110
• Messkomponenten: H2S, O2, CO, CO2, CH4
• Messprinzip: TDLAS
• Messbereiche und Leistung: siehe oben
• Explosionsschutzklasse: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• Umgebungstemperaturbereich: -20~60℃
• Netzversorgung: 220V AC, 50Hz
• Betriebsgas: Industrieller Stickstoff 0.3~0.8MPa
• Kommunikation: RS-485, RS-232
• Ausgänge: 2×4–20mA; 3×Relais
