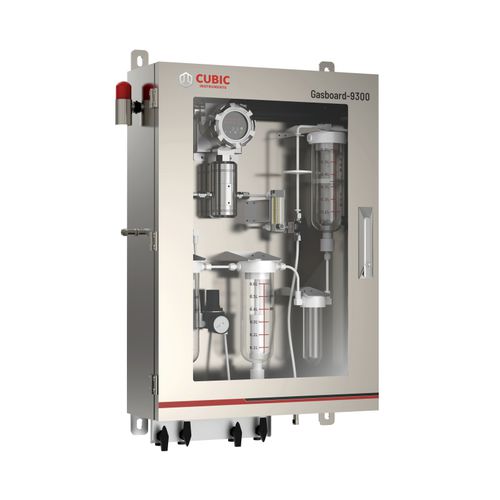

Prozessgas-Analysator Gasboard-9300

SauerstoffÜberwachungProzess

Produktübersicht
Der Gasboard-9300 ist ein Online-Sauerstoffanalysator zur kontinuierlichen Überwachung von Sauerstoff in Reaktoren, Zentrifugen und anderen sauerstoffempfindlichen Prozessanlagen, bei denen die Einhaltung eines definierten Sauerstoffgehalts für Betriebssicherheit und Produktqualität entscheidend ist. Er nutzt die abstimmbare Diodenlaser-Absorptionsspektroskopie (TDLAS) für hochselektive O2-Messungen mit minimalen Störeinflüssen durch Hintergrundgase.

Der Gasboard-9300 verfügt über ein korrosionsbeständiges Probenvorbehandlungssystem, das mit Säuren, Laugen und organischen Lösungsmitteln kompatibel ist. Das Gerät ist in einem explosionsgeschützten Gehäuse Ex db IIC T6 Gb untergebracht und für die sichere Installation in Zone 1 und Zone 2 geeignet. Integrierte automatische Verriegelungsfunktionen liefern Alarmkontakte und Stickstoff-Spülsteuerung zur Unterstützung von Inertisierungs- und Prozesssicherheitsmaßnahmen.

Funktionen

• TDLAS-Messung für hohe Selektivität und Langzeitstabilität.
• Kontinuierliche, schnelle Reaktion für Echtzeit-O2-Überwachung.
• Automatische Verriegelung mit Alarmrelais und Stickstoff-Spülsteuerung.
• Explosionsgeschütztes Design Ex db IIC T6 Gb für den Einsatz in Ex-Bereichen.
• Korrosionsbeständiges Vorbehandlungssystem für säure-, laugen- und lösungsmittelhaltige Ströme.
• Standardausgänge 4–20 mA und RS485 Modbus zur Prozessintegration.

Technische Daten

• Messprinzip: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Messbereiche: 0–5% O2, 0–25% O2 (wählbar)
• Genauigkeit: ±0,1% O2 (typisch)
• Ansprechzeit: ≤2 s (T90)
• Ausgänge: 4–20 mA, RS485 Modbus, Alarmrelais
• Probenahmesystem: korrosionsbeständiges Vorbehandlungssystem, kompatibel mit Säuren, Laugen und organischen Lösungsmitteln
• Gehäuse: Explosionsgeschützt Ex db IIC T6 Gb, geeignet für Zone 1/2
• Stromversorgung: 24 VDC (110/230 VAC optional)
• Schutzart: IP65
