Heißwalzmaschine LFC-1700

kaltOnlineautomatisiert

Produktübersicht

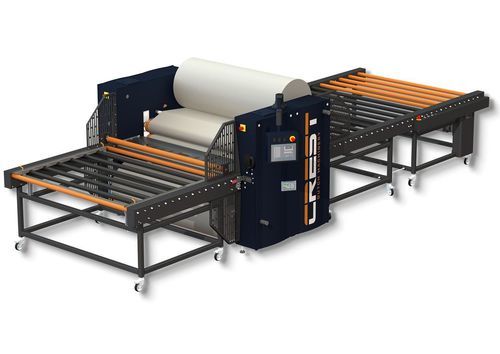

Der Crest LFC-1700 ist eine Durchlauf-Laminiermaschine mit integriertem traversierendem Querschneider (Fly Cutter), der laminierte Platten während des Anlagenbetriebs on-the-fly trennt, ohne die Produktionslinie anzuhalten. Er verarbeiten ein- und zweiseitige Laminierungen und ermöglicht den Einsatz von thermischen Hotmelt-Klebstoffen sowie druckempfindlichen Folien.

Wesentliche Merkmale

• On-the-fly Querschneideeinheit (Fly Cutter) synchronisiert mit der Liniengeschwindigkeit
• Verarbeitungsbreite 1700 mm mit gleichmäßiger Nip-Druckregelung
• Ein- und zweiseitige Laminierung möglich
• Smart PLC-Steuerung mit 9-Zoll-Touchscreen-HMI und Rezeptverwaltung
• Optionen für Heißlamination (Hotmelt) und kalte PSA-Lamination
• Angetriebene, niederwiderstandsarme Rollenbahnen und 100% angetriebene Zuführung für schwere Platten
• Auslegung zur Erhaltung empfindlicher Schaumkerne ohne Kompression

Anwendungen

• Dauerhafte Laminierung von Polyurethan- und anderen Schaumstoffplatten in Roll-to-Sheet- und Sheet-to-Sheet-Prozessen
• Platten- und Holzlaminierung: Holz, MDF, Sandwich- und Verbundplatten
• Integration als Laminierkern in vollautomatisierte Produktionslinien mit Peripheriegeräten stromauf- und stromabwärts

Leistungsmerkmale

• Konstante Laminierdruckverteilung über 1700 mm
• Trennung fertiger Platten ohne Linienstopp, vermeidet Rückstau und Verformung
• Verarbeitung unterschiedlicher Schaumstärken (Seitenangaben: Rollen 10–30 mm; Platten bis 50 mm oder 10–150 mm je nach Abschnitt)
• Unterstützt Roll-to-Sheet- und Sheet-to-Sheet-Arbeitsabläufe mit automatischer Chargenzählung

Ideal geeignet für

• Kontinuierliche Produktion laminierter Platten in industriellen Volumina
• Schaumstoff-Laminierung und Laminierung starrer Substrate bis 1700 mm Breite
• Linien, die ein- oder zweiseitige Laminierung in einer Maschine erfordern, um Verzug zu vermeiden
• Produktion mit geringer Bedienerintervention und hohem Durchsatz

Verarbeitbare Materialien und Oberflächen

• Polyurethan und weitere flexible Schäume
• Holzplatten, MDF, Plattenmaterialien und Verbundpaneele
• Thermische Laminierfolien und Hotmelt-Klebstoffe
• Druckempfindliche Schutzfolien (PSA)
• Technische Gewebe, Vliesstoffe und dekorative Laminierungen

Betrieb & Automatisierungsoptionen
Der LFC-1700 kann mit optionalen automatischen Zuführern und automatischen Pick-and-Place-Auslaufmodulen geliefert werden. Die PLC-Architektur mit 9-Zoll-HMI ermöglicht Rezeptladen, automatisches Chargenzählen und bidirektionalen Datenaustausch zur Integration in die Produktionslinie.

Garantie
5 Jahre Garantie bei Abschluss eines Servicevertrags.

Technische Daten

• Modell: LFC-1700
• Hersteller: Crest
• Verarbeitungsbreite: 1700 mm
• Schaumhandhabung: Rollen typ. 10–30 mm; lose Platten bis 50 mm (andere Angaben bis 150 mm)
• Heißlamination: bis 180°C
• Steuerung: Smart PLC mit 9-Zoll-Touchscreen-HMI; Rezeptverwaltung
• Zuführung: 100% angetriebene Zuführtisch; hochgriffige, doppelt angetriebene Laminierrollen
• Auslauf: angetriebene, niederwiderstandsarme Rollenbahnen; Optionen für automatisches Stapeln/Pick-and-Place
• Schnittsystem: integrierter traversierender Querschneider synchronisiert mit Materialgeschwindigkeit
• Garantie: 5 Jahre bei Servicevertrag
