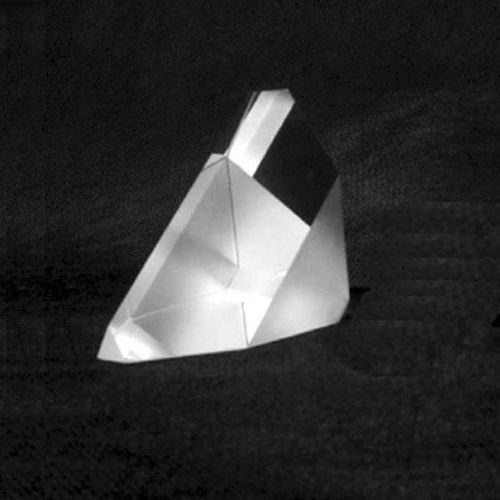

Optisches Prisma / Amici
UmlenkprismarechtwinkligQuarzglas

Optisches Prisma / Amici
Optisches Prisma / Amici
Optisches Prisma / Amici
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Amici, Umlenkprisma, rechtwinklig
Material
Quarzglas, BK7-Glas, aus Saphir
Weitere Eigenschaften
maßgefertigt

Beschreibung

Das Dachprisma weicht ab oder lenkt das Bild um einen Winkel von 90 Grad ab. Grundsätzlich ist das Dachprisma ein rechtwinkliges Prisma, dessen Hypotenuse durch ein 90-Grad-Totalreflexionsdach ersetzt wurde. Sauberkeit und Qualität der total innenreflektierenden Dachflächen sind wichtig. Die 90-Grad-Abweichung gilt nur für Strahlen, die genau senkrecht zu den Ein- und Ausgangsflächen sind. Alle anderen Strahlen werden durch unterschiedliche Mengen in genau der gleichen Weise wie ein gewöhnliches rechtwinkliges Prisma abgelenkt. Das Dachprisma wird in Situationen eingesetzt, in denen sowohl eine rechtwinklige Ablenkung als auch eine Bildaufrichtung erforderlich ist, wie beispielsweise bei einigen Instrumentensuchern. Creator Optics (CNCO) kann kundenspezifische optische Dachkantprismen aus optischem Glas und optischem Kristall, wie BK7, Quarzglas, Saphir, etc. herstellen.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von CreatorOptics anzeigen
