Durchfluss-Testsystem PTW

für Forschung und EntwicklungLaborfür die Kosmetikindustrie

Übersicht
Das Copley Powder Testing Workstation™ PTW bietet eine integrierte Lösung für Prüfungen der Fließeigenschaften und der Schüttdichte von Pulvern. Es ist konfigurierbar für sechs etablierte Methoden: Ruhewinkel; Durchfluss durch eine Öffnung mittels Zylinder und mittels Trichter; Schüttdichte über Scott-Volumeter und Scherzelle; sowie Metallpulverfluss (Hall, Gustavsson, Carney). Entwickelt für pharmakopöiale Bewertungen und für Branchen wie Pharma, Kosmetik, Lebensmittelproduktion und additive Fertigung.

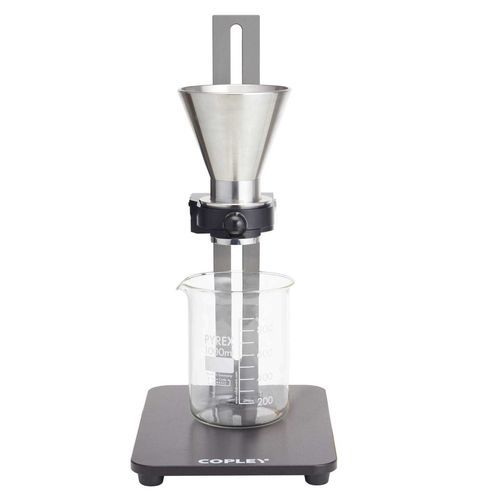

Durchfluss durch eine Öffnung mittels Trichter
Ausgelegt nach USP <1174> und Ph. Eur. Kapiteln 2.9.36 und 2.9.16 für Flowability. Das Modul verwendet einen pharmazeutischen 316-Edelstahltrichter mit Schnellwechseldüsen zur Simulation von Trichteraustrag und ähnlichen Produktionsanlagen. Gelieferte Düsen: 5 mm, 7 mm, 10 mm, 15 mm und 25 mm. Prüfungen erfolgen mit einem einfachen Schieber-System zur reproduzierbaren Masse-gegen-Zeit- und Festmassen-/Festzeit-Messung. Optionale Waagen- und Zeitgeberaufsätze verfügbar.

Durchfluss durch eine Öffnung mittels Zylinder
Jedes Zylindermodul ist aus Edelstahl (76 mm x 57 mm) mit einem Fassungsvermögen von 200 mL. Module enthalten 20 austauschbare Edelstahl-Scheiben mit Präzisionsöffnungen von 4 mm bis 36 mm. Zylindertests werden verwendet für:

• Quantitative Fließeigenschaftstests basierend auf fester Masse oder fester Zeit zur Bewertung der Gleichmäßigkeit und Konsistenz des Pulverflusses
• Vergleichende Bewertungen intrinsischer Fließeigenschaften mittels eines Flowability-Index

Ruhewinkel
Das Ruhewinkel-Modul bewertet Reibungseigenschaften zur Vorhersage des gravitativen Flusses. Es umfasst eine 100 mm Durchmesser Prüfplattform und ein digitales Höhenmessgerät für Pulverschichten bis 145 mm. Der Winkel (θ) wird aus der Tangensrelation (Höhe/50) berechnet, der Arctan wird in Grad ausgegeben.

Schüttdichte via Scott-Volumeter
Das Scott-Volumeter dient zur Messung von Schütt-/Sedimentdichte (gemäß USP und Ph. Eur.). Der Vergleich von Schütt- und Sedimentdichte ermöglicht die Berechnung des Carr-Index und des Hausner-Verhältnisses zur Beurteilung von Handhabung und Lagerung.

Metallpulverfluss
Ein dediziertes Modul für Metallpulver unterstützt Hall-, Gustavsson- und Carney-Flowmeter-Methoden zur Fließeigenschafts- und Schüttdichtemessung metallischer Pulver und liefert Daten, die für Befüllung, Auftragen, Kompaktierung und andere AM/Metall-Prozesse relevant sind.

Zubehör & Aufsätze
Das PTW unterstützt zahlreiche Aufsätze und Optionen einschließlich Zeitgeberaufsätzen, Waagenaufsätzen, antistatischem Erdungskit, Rührer, Trichter- und Zylinderracks sowie den Powder Testing Assistant PTA 100i für geführte Prüfungen und automatische Berechnungen.

Technische Daten

• Unterstützte Methoden: Ruhewinkel; Durchfluss via Zylinder; Durchfluss via Trichter; Schüttdichte via Scott-Volumeter; Scherzelle; Metallpulverfluss (Hall, Gustavsson, Carney)
• Trichtermaterial: pharmazeutischer 316-Edelstahl
• Gelieferte Trichterdüsen: 5 mm, 7 mm, 10 mm, 15 mm, 25 mm (Schnellwechsel)
• Zylinderdimensionen: 76 mm x 57 mm, Volumen 200 mL
• Zylinderscheiben: 20 austauschbare Edelstahlscheiben, Orificbereich 4 mm–36 mm
• Optionale Aufsätze: Zeitgeber; Waagenaufsätze; Antistatisches Erdungskit; Rühreraufsatz; Lagergestelle für Trichter und Zylinder
• Waagenoptionen / Katalogreferenzen: Beispiele 1673, 1664, 1665
• Katalog- / Zubehörreferenzen (Beispiele): 1670 (PTW Stand and Shutter), 1671 (Cylinder Attachment), 1672 (Funnel Attachment), 1674 (Angle of Repose Attachment), 1676 (Stirrer Attachment), 1677 (Anti-static Grounding Kit), 1678 (Timer Attachment), 1680 (Powder Testing Assistant™ PTA 100i), 1681 (Metal Powder Testing Apparatus), 6310 (Scott Volumeter & PTW)
• Pharmakopöiale / Normenkonformität: Ph. Eur. 2.9.36 und 2.9.16; USP <1174> (Flowability); Ph. Eur. 2.9.34 und USP <616> für Schüttdichte (Scott-Volumeter); ISO-3923-2, ISO 3923-1 und relevante ISO/ASTM-Normen für Metallpulver (z. B. ISO 3923:2018, ISO 4490:2018, ISO 13517:2020, ASTM B213-20, ASTM B417-22, ASTM B964-23, ASTM B329-20)
• Konstruiert für einfache Reinigung und langlebige Bauweise
• Kompatibilität: Integration mit Powder Testing Assistant™ PTA 100i für geführte Methoden, automatische Berechnungen und Ergebnisaufzeichnung
