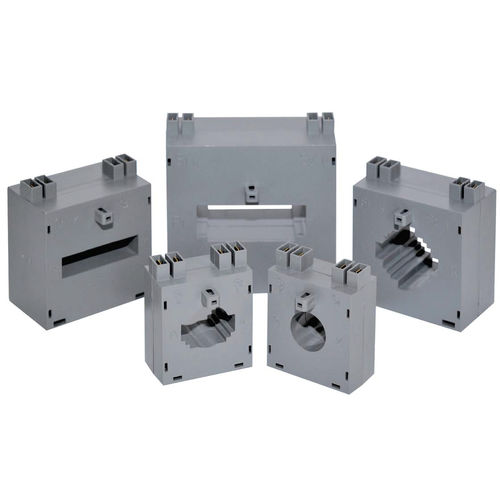

Messungs-Transformator TCM series

StromverkapseltDIN-Schienen

Stromwandler sind unverzichtbare Komponenten, die für den Einsatz mit einem umfangreichen Produktportfolio zur Leistungsüberwachung konzipiert sind. Von einfachen Energiezählern bis hin zu erstklassigen Netzqualitätsmessgeräten erfüllen diese bewährten Produkte jede Anforderung. Befestigungssystem: an der Wand oder an einer DIN-Schiene mittels Zubehör; direkt am Kabel mit Schrauben (das Zubehör und die Schrauben werden zusammen mit dem Stromwandler geliefert) MESSWANDLER Der doppelte Anschlusseingang ermöglicht den Einbau von Kurzschlussbrücken, wenn das Messgerät vom Wandler getrennt werden muss, ohne den Stromwandler zu beschädigen, oder um den Erdungsanschluss des Stromwandlers zu vereinfachen. TRANSFORMATOREN FÜR ELEKTRONISCHE ANWENDUNGEN Diese Transformatoren werden zur Strommessung von 25 A bis 600 A (Nennprimärstrom) eingesetzt.Das besondere Merkmal dieser Transformatoren ist die hohe Windungszahl im Sekundärkabel. Dies ermöglicht einen sehr geringen Sekundärstrom, der für eine elektronische Messschaltung geeignet ist. Der Sekundärstrom kann als Spannung an einem Widerstand betrachtet werden. Der Widerstand, der sich durch geringe Leistung und niedrige Kosten auszeichnet, wird direkt auf die Leiterplatte montiert. Anwendungsbereich: Stromsensor für Schutzschaltungen von Motoren, USV-Anlagen und ähnlichen Geräten; Stromsensor für Messgeräte (Stromsonde). Isolationsspannung zwischen Primär- und Sekundärelementen: 4 kV; Frequenz: 50/60 Hz Weitere Spezifikationen auf Anfrage
