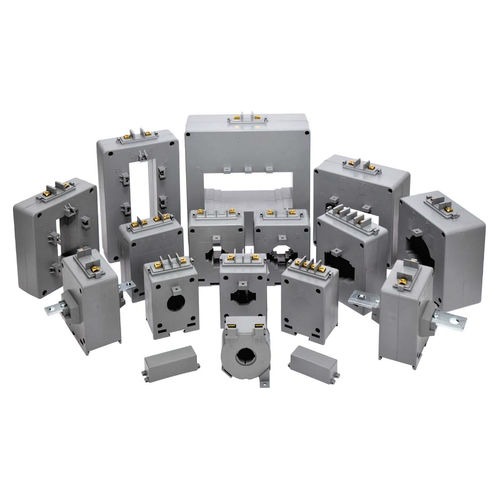

Messungs-Transformator TCB

StromverkapseltDIN-Schienen

Stromwandler sind unverzichtbare Komponenten, die für den Einsatz mit einem umfangreichen Produktportfolio zur Leistungsüberwachung konzipiert sind. Von einfachen Energiezählern bis hin zu erstklassigen Netzqualitätsmessgeräten erfüllen diese bewährten Produkte jede Anforderung. Versiegelbare Anschlussklemmen im Lieferumfang enthalten Abweichende Spezifikationen auf Anfrage Befestigungssystem: an der Wand, an einem Kabel/einer Durchführungsschiene oder an einer DIN-Schiene mittels des mit dem Stromwandler gelieferten Zubehörs (je nach Typ) MESSWANDLER Ein Kurzschluss an den Klemmen oder der Anschluss an Erde kann durch die doppelte Schnellanschlussklemme oder durch das Verbinden zweier Drähte an derselben Klemme erreicht werden. SCHUTZSTROMWANDLER Wird der Stromwandler als Stromgenerator für Schutzrelais eingesetzt, weist er elektrische Eigenschaften auf, die sich von denen des Messstromwandlers unterscheiden. Tatsächlich wird vom Messstromwandler erwartet, dass er bei Primärströmen von 5P eine Sättigung des Magnetkreises bewirkt, während es bei Schutzstromwandlern muss der Sekundärstromwert dem Anstieg des Primärstroms bis zu 10–15–20 In folgen, um das Ansprechen des Relais im Falle eines unvorhergesehenen Ausfallstroms zu gewährleisten. Es ist wichtig, den Stromwandler nicht mit einer Leistung P zu belasten, die größer ist als die angegebene, um den Sättigungswert des Stromwandlers nicht zu verändern. P = RI², wobei: P = Belastung des Stromwandlers R = Widerstand des Relais + Widerstand der Kabel I = Nennsekundärstrom des Stromwandlers STROMWANDLER MIT DOPPELTEM ÜBERTRAGUNGSVERHÄLTNIS Doppeltes Übersetzungsverhältnis auf der Sekundärseite: S1–S2 niedriger Wert, S1–S3 hoher Wert
