Passives Brandschutzgerät KDS-RAIL

ProduktübersichtZusätzlich zum Brandverhalten des Materials (HL3) erfordern Bahnanwendungen einen nachgewiesenen baulichen Brandschutzabschluss an kritischen Übergängen, z. B. zwischen Maschinenraum und Fahrgastabteil. Die zertifizierten CONTA-CLIP KDS-RAIL Brandschutz-Kits für verschiedene Rahmengrößen ermöglichen die Erreichung der Feuerwiderstandsklasse E30 (30 Minuten Raumabschluss) gemäß DIN EN 45545-3. Jedes Set enthält eine exakt passende intumesziente (aufschäumende) Brandschutzmatte, spezielle hitzebeständige Befestigungsschrauben und sämtliches Montagematerial.

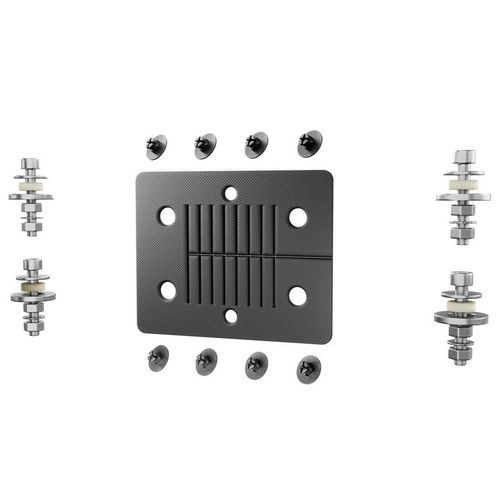

Inhalt des Kits

• Exakt passende intumesziente Brandschutzmatte
• Spezielle hitzebeständige Befestigungsschrauben
• Alle für die Montage erforderlichen Materialien

Erforderliche Komponenten nach EN 45545-3 (E30)Das Produkt ist so ausgelegt, dass bei der Montage zusammen mit den erforderlichen Komponenten und passenden KDS‑Rahmen/Inlays die Feuerwiderstandsklasse E30 (30 Minuten) gemäß DIN EN 45545-3 erreicht wird.

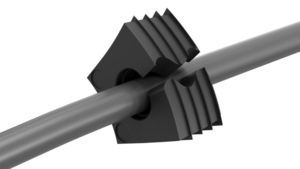

RAIL-Dichtelemente (bahnzugelassenes Material) für KDS-Kabeldurchführungen

• Intelligente Teilung durch Wellenschnitt
• Hohe Dichtigkeit in Kombination mit Rahmen und Inlay
• Zugentlastung integriert
• Hohe Packungsdichte
• In zwei Größen verfügbar

KDSI-SR: schnelle und sichere Montage

• Komplette Konfektionierung von außen nach innen
• Konfektionierte Leitungen bleiben garantiegeschützt; Nachrüstungen und Servicearbeiten sind schnell und einfach durchführbar
• Hohe Packungsdichte

KDS-SR: einfache Montage von innen

• Einfache Montage von innen
• Garantieerhalt für konfektionierte Leitungen
• Nachrüstungen und Servicearbeiten schnell durchführbar
• Zugentlastung für Kabel inklusive
• Hohe Packungsdichte

Geeignete Produkte / Zubehör

• Betätigungswerkzeug — KDS BW 1: erleichtert das Einsetzen und Entfernen der Dichtelemente aus dem Rahmen
• Anschlussklemmen — Verarbeitung und Montage von Anschlussklemmen und Gehäusen nach Vorgabe, inklusive DIN-Schienenmontage und Kennzeichnung
• Gehäusetechnik — Gehäuse aus Polystyrol, Polycarbonat, Polyester, ABS und Aluminium zum Schutz von Schaltungen und Geräten; Anpassungen und Montagen möglich

Charakteristiken / technische Spezifikationen

• Marke: CONTA-CLIP
• Modell/Serie: KDS-RAIL
• Norm: DIN EN 45545-3
• Feuerwiderstandsklasse: E30 (30 Minuten Raumabschluss)
• Materialbrandverhalten: HL3
• Lieferumfang: intumesziente Brandschutzmatte, hitzebeständige Befestigungsschrauben, Montagematerial
• Zielanwendung: Schutztüllen/Kabeldurchführungen in der Bahntechnik zur Verhinderung von Flammenübertritt durch Wandausschnitte
• Kompatibilität: Sets für verschiedene Rahmengrößen
• Eigenschaften der Dichtelemente: Wellenschnitt‑Teilung, hohe Dichtigkeit mit Rahmen/Inlay, integrierte Zugentlastung, hohe Packungsdichte, zwei Größen
• KDSI-SR Eigenschaften: Außen→Innen Konfektionierung, konfektionierte Leitungen unter Garantie, schnelles Nachrüsten/Service, hohe Packungsdichte
• KDS-SR Eigenschaften: Innenkonfektionierung, Garantieerhalt für konfektionierte Leitungen, schnelles Nachrüsten/Service, integrierte Zugentlastung, hohe Packungsdichte
