TPE-Kabeldurchführung KDS-DE-RAIL

geschlosseneteilbarZugentlastung

Produktübersicht
Die Dichtelemente KDS-DE-RAIL (klein) und KDS-DEG-RAIL (groß) sind zentrale Bauteile bahnzertifizierter Kabeldurchführungen. Hergestellt aus einem speziellen TPE, zugelassen nach DIN EN 45545-2 (HL3), erfüllen sie die Anforderungen an Sicherheit, Brandverhalten und Zuverlässigkeit in Schienenfahrzeugen.

Design & Montage

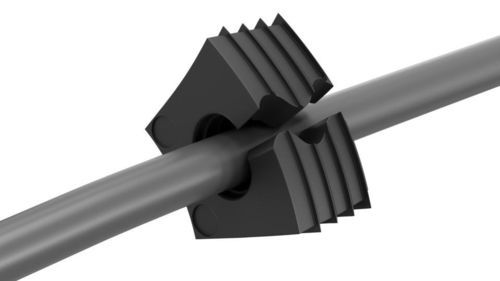

Die konische Form ermöglicht ein werkzeugloses Eindrücken in die Öffnungen der Kabeldurchführung und sorgt für die zuverlässige Abdichtung der Zwischenräume sowie für statische Zugentlastung gemäß DIN EN 62444. Geteilte Dichtelemente mit intelligentem Wellenschnitt gewährleisten eine sehr einfache Montage und passgenaue Ummantelung der Leitungen, auch bei vorkonfektionierten Steckern.

Umfang & Flexibilität

• Kleine Dichtelemente (KDS-DE-RAIL): Durchmesserbereich 1,5–16 mm
• Große Dichtelemente (KDS-DEG-RAIL): Durchmesserbereich 12–35 mm
• Große Auswahl an Dichtelementen für verschiedene Kabeldurchmesser und -geometrien zur Gewährleistung hoher Packungsdichten
• Nicht genutzte Plätze können mit speziellen Blindelementen normgerecht verschlossen werden

Zubehör
Das Betätigungswerkzeug KDS BW 1 ermöglicht komfortables Einsetzen und Entfernen der Dichtelemente im Rahmen.

Technische Daten / Spezifikationen

• Produkttypen: KDS-DE-RAIL (klein), KDS-DEG-RAIL (groß)
• Material: Spezial-TPE, gemäß DIN EN 45545-2 (HL3) zugelassen
• Durchmesserbereiche: klein 1,5–16 mm; groß 12–35 mm
• Normen: Zugentlastung statisch gemäß DIN EN 62444
• Design: konische Form für werkzeuglose Montage; geteilte Elemente mit Wellenschnitt für einfache Installation
• Funktion: Abdichtung von Zwischenräumen und statische Zugentlastung in Kabeldurchführungssystemen für den Bahnbereich
• Optionen: Blindelemente für nicht genutzte Plätze; Betätigungswerkzeug KDS BW 1
