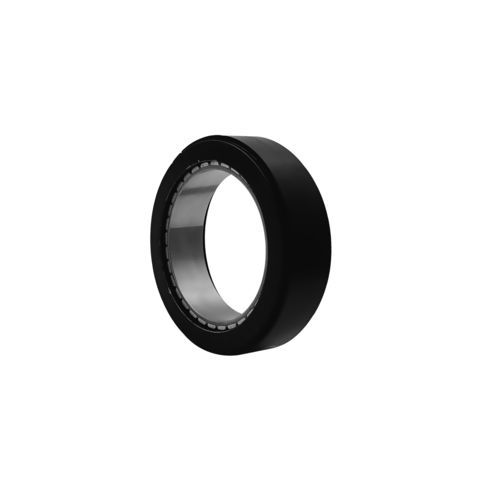

BLDC-Drehmomentmotor BS8413NFL48 Vframelessfür kollaborative Roboter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- BLDC
- Spannung
- 48 V
- Konfiguration
- frameless
- Anwendung
- für kollaborative Roboter, für humanoide Roboter, für Robotik
- Weitere Eigenschaften
- Hochdrehmoment, rahmenloser Axialmotor, Hochpräzision, mit Direktantrieb
- Leistung
Min: 0,51 kW
(0,69 hp)Max: 2 kW
(2,72 hp)- Intensität
Min: 5,2 A
Max: 10,2 A
- Drehmoment
Min: 1,4 Nm
(1,032587 ft.lb)Max: 22,7 Nm
(16,742661 ft.lb)- Rotationsgeschwindigkeit
Min: 1.370 rpm
(8.607,9639 rad.min-1)Max: 3.460 rpm
(21.739,8212 rad.min-1)- Durchmesser
Min: 84 mm
(3,31 in)Max: 84 mm
(3,31 in)
Beschreibung
Produktübersicht
Rahmenloser Drehmomentmotor BS8413NFL. Durchmesser: 84 mm; Länge: 21,5 mm; Nennspannung: 48 V; Max. Ausgangsleistung: 510 W (Variante bis 2000 W); Leerlaufdrehzahl: bis zu 3460 U/min; Nennmoment: 1,4 N·m.
Anwendungen
Anpassbare Optionen
Preis-Hinweise
Stückpreis: Angebot basierend auf Kundenmenge und Lösungsanforderungen.
Parameter (Tabelle)
Merkmale | EINHEIT | -17-48.0 | -35-48.0
Spannung | V | 48.0 | 48.0
Leitungswiderstand | Ω | 1.1 | 0.28
Leitungsinduktivität | mH | 0.59 | 0.15
Leerlaufdrehzahl | rpm | 1730 | 3460
Leerlaufstrom | A | 0.25 | 0.5
Abschaltmoment | N.m | 11.0 | 22.7
Abschaltstrom | A | 43.6 | 174.5
Nennmoment | N.m | 1.40 | 1.40
Nenn Drehzahl | rpm | 1370 | 2740
Nennstrom | A | 5.2 | 10.2
Max. Ausgangsleistung | W | 510 | 2000
Max. Wirkungsgrad | % | 86 | 86
Back-EMF-Konstante | mV/rpm | 27.6 | 13.8
Drehmomentkonstante | Nm/A | 0.250 | 0.130
KV-Wert | rpm/V | 36 | 72.1
Drehzahl/Drehmoment-Steigung | rpm/Nm | 157 | 153
Rotorträgheit | g·cm² | 535 | 535
Gewicht | g | 255 | 255
Eigenschaften / technische Spezifikationen
Rahmenloser Drehmomentmotor BS8413NFL. Durchmesser: 84 mm; Länge: 21,5 mm; Nennspannung: 48 V; Max. Ausgangsleistung: 510 W (Variante bis 2000 W); Leerlaufdrehzahl: bis zu 3460 U/min; Nennmoment: 1,4 N·m.
Anwendungen
- Kollaborative Roboter
- Mechanische Arme
- Humanoide Roboter
Anpassbare Optionen
- Spezifikationen
- Kabellänge
- Leistung
- Getriebe
Preis-Hinweise
Stückpreis: Angebot basierend auf Kundenmenge und Lösungsanforderungen.
Parameter (Tabelle)
Merkmale | EINHEIT | -17-48.0 | -35-48.0
Spannung | V | 48.0 | 48.0
Leitungswiderstand | Ω | 1.1 | 0.28
Leitungsinduktivität | mH | 0.59 | 0.15
Leerlaufdrehzahl | rpm | 1730 | 3460
Leerlaufstrom | A | 0.25 | 0.5
Abschaltmoment | N.m | 11.0 | 22.7
Abschaltstrom | A | 43.6 | 174.5
Nennmoment | N.m | 1.40 | 1.40
Nenn Drehzahl | rpm | 1370 | 2740
Nennstrom | A | 5.2 | 10.2
Max. Ausgangsleistung | W | 510 | 2000
Max. Wirkungsgrad | % | 86 | 86
Back-EMF-Konstante | mV/rpm | 27.6 | 13.8
Drehmomentkonstante | Nm/A | 0.250 | 0.130
KV-Wert | rpm/V | 36 | 72.1
Drehzahl/Drehmoment-Steigung | rpm/Nm | 157 | 153
Rotorträgheit | g·cm² | 535 | 535
Gewicht | g | 255 | 255
Eigenschaften / technische Spezifikationen
- Modell: BS8413NFL
- Durchmesser: 84 mm
- Länge: 21,5 mm
- Nennspannung: 48 V
- Verfügbare Variantenkennzeichen in der Tabelle: -17-48.0 und -35-48.0
- Variante -17-48.0: Leitungswiderstand 1,1 Ω; Leitungsinduktivität 0,59 mH; Leerlaufdrehzahl 1730 rpm; Leerlaufstrom 0,25 A; Abschaltmoment 11,0 N·m; Abschaltstrom 43,6 A; Nennmoment 1,40 N·m; Nenndrehzahl 1370 rpm; Nennstrom 5,2 A; Max. Ausgangsleistung 510 W; Max. Wirkungsgrad 86 %; Back-EMF 27,6 mV/rpm; Drehmomentkonstante 0,250 Nm/A; KV 36 rpm/V; Rotorträgheit 535 g·cm²; Gewicht 255 g
- Variante -35-48.0: Leitungswiderstand 0,28 Ω; Leitungsinduktivität 0,15 mH; Leerlaufdrehzahl 3460 rpm; Leerlaufstrom 0,5 A; Abschaltmoment 22,7 N·m; Abschaltstrom 174,5 A; Nennmoment 1,40 N·m; Nenndrehzahl 2740 rpm; Nennstrom 10,2 A; Max. Ausgangsleistung 2000 W; Max. Wirkungsgrad 86 %; Back-EMF 13,8 mV/rpm; Drehmomentkonstante 0,130 Nm/A; KV 72.1 rpm/V; Rotorträgheit 535 g·cm²; Gewicht 255 g
- Typische Einsatzgebiete: kollaborative Roboter, mechanische Arme, humanoide Roboter
- Anpassbar: Spezifikationen, Kabellänge, Leistung und Getriebe auf Anfrage erhältlich
