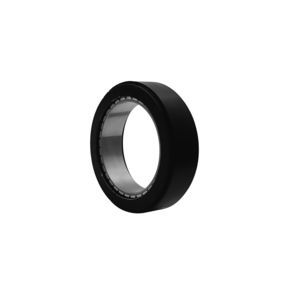

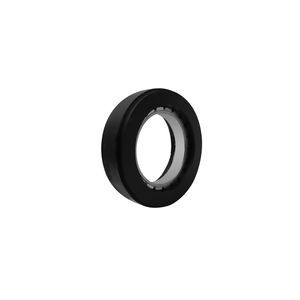

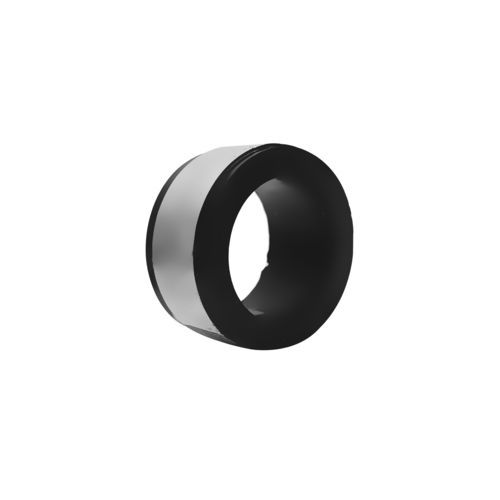

Bürstenloser Motor BS5016NFL

DCBLDC48 V

Produktübersicht

• Bürstenloser DC-Motor BS5016NFL
• Durchmesser: 50 mm; Länge: 23,5 mm
• Nennspannung: 48 V; Max. Ausgangsleistung: 223 W; Leerlaufdrehzahl: 2880 rpm

Anwendungen

• Kollaborative Roboter
• Mechanische Arme
• Humanoide Roboter

Anpassbare Optionen

• Elektrische Spezifikationen (Wicklung, Spannung)
• Kabellänge und Steckertyp
• Leistungsabstimmung (Drehzahl-/Drehmomentkennlinien)
• Integration mit Getrieben

Preisgestaltung
Stückpreis: Angebot abhängig von Bestellmenge und technischen Anforderungen. Kontaktieren Sie den Vertrieb für ein individuelles Angebot.

Technische Parameter

• Spannung: 48,0 V
• Leitungswiderstand: 2,5 Ω
• Leitungsinduktivität: 1,3 mH
• Leerlaufdrehzahl: 2880 rpm
• Leerlaufstrom: 0,15 A
• Blockiermoment: 3,0 N·m
• Blockierstrom: 19,2 A
• Nennmoment: 0,5 N·m
• Nenn­drehzahl: 2125 rpm
• Nennstrom: 3,1 A
• Max. Ausgangsleistung: 223 W
• Max. Wirkungsgrad: 86 %
• Back-EMF-Konstante: 16,5 mV/rpm
• Drehmomentkonstante: 0,15 Nm/A
• KV-Wert: 60 rpm/V
• Drehzahl/Drehmoment-Steigung: 974 rpm/Nm
• Rotorträgheit: 61 g·cm^2
• Gewicht: 138 g

Merkmale / technische Spezifikationen

• Modell: BS5016NFL
• Durchmesser: 50 mm
• Länge: 23,5 mm
• Nennspannung: 48 V
• Leerlaufdrehzahl: 2880 rpm
• Nenn­drehzahl: 2125 rpm
• Max. Ausgangsleistung: 223 W
• Nennmoment: 0,5 N·m
• Blockiermoment: 3,0 N·m
• Leerlaufstrom: 0,15 A
• Nennstrom: 3,1 A
• Blockierstrom: 19,2 A
• Leitungswiderstand: 2,5 Ω
• Leitungsinduktivität: 1,3 mH
• Back-EMF: 16,5 mV/rpm
• Drehmomentkonstante: 0,15 Nm/A
• KV: 60 rpm/V
• Steigung Drehzahl/Drehmoment: 974 rpm/Nm
• Rotorträgheit: 61 g·cm^2
• Gewicht: 138 g
