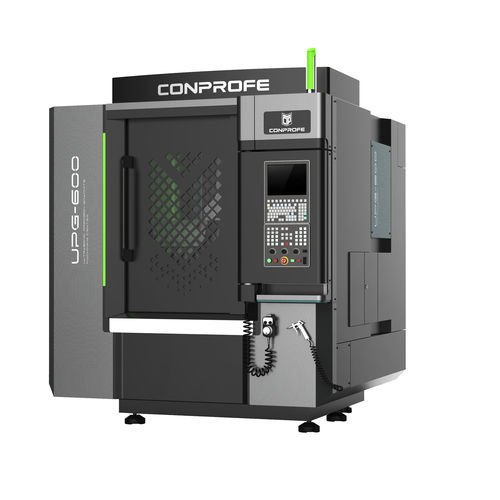

CNC-Bearbeitungszentrum / 5-Achsen UGP-600
vertikalfür Glasfür Keramik

CNC-Bearbeitungszentrum / 5-Achsen
CNC-Bearbeitungszentrum / 5-Achsen
CNC-Bearbeitungszentrum / 5-Achsen
CNC-Bearbeitungszentrum / 5-Achsen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achsen
Spindelausrichtung
vertikal
Bearbeitetes Material
für Glas, für Keramik, für Quarz, für harte und brüchige Materialien
Spindelnase
HSK-E40
Anzahl Werkzeuge
12 Werkzeuge
Anwendungsbereich
für Graphit
Weitere Eigenschaften
Hochleistung, Fräser, hohe Produktivität, kompakt
X-Hub

600 mm
(24 in)

Y-Hub

500 mm
(20 in)

Z-Hub

250 mm
(10 in)

Rotationsgeschwindigkeit

14.000 rpm, 18.000 rpm
(87.965 rad.min-1, 113.097 rad.min-1)

Leistung

27 kVA
(36,71 hp)

Maximalhöhe des Werkstücks

250 mm
(10 in)

Vorrückgeschwindigkeit X-Achse

10 m/min

Vorrückgeschwindigkeit Y-Achse

10 m/min

Vorrückgeschwindigkeit Z-Achse

10 m/min

Maximale Tischlast

200 kg
(441 lb)

Werkzeuggewicht (max.)

30 kg
(66,1 lb)

Positioniergenauigkeit

0,003 mm
(0 in)

Wiederholbarkeit

0,002 mm
(0 in)

Gesamtgewicht

5.000 kg
(11.023,11 lb)

Gesamtlänge

1.950 mm
(76,8 in)

Gesamtbreite

2.100 mm
(82,7 in)

Gesamthöhe

2.390 mm
(94,1 in)

Beschreibung

Merkmale: 1. Von Conprofe entwickelte Ultraschallspindeln mit einer maximalen Drehzahl von 40.000 U/min zur Reduzierung der Schnittkraft, dadurch werden Beschädigungen unter der Oberfläche (SSD) bei hart-spröden Materialien reduziert 2. Hervorragende Leistung in Bezug auf Schwingungsdämpfung, Beibehaltung der Genauigkeit, dynamische Eigenschaften und thermische Stabilität aufgrund der hochsteifen Struktur und des symmetrischen Gantry-Aufbaus 3. Mehrschichtiger Schutz und Labyrinthdesign für die Führungsbahn, Überdruckabdichtung und spezielles Staubabscheidungsdesign 4. Gut geeignet für Trocken- und Nassschnitt 5. Hochpräziser linearer Drehgeber, konfigurierbar für eine vollständige Regelung und eine Wiederholgenauigkeit von 2µm 6. SIEMENS 828D System verfügbar Anwendung: Ideal geeignet für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung von Graphit, ungesinterter Keramik, hart-spröden Materialien (Saphir, Glas, etc.), metallischen Werkstoffen, etc.

---
