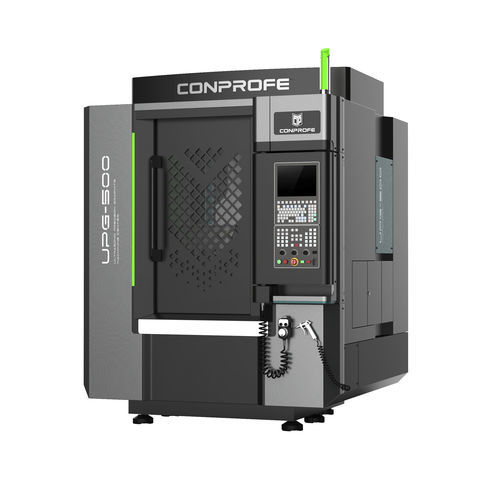

CNC-Bearbeitungszentrum / 5-Achsen UGP-500vertikalfür Keramikfür Quarz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achsen
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- für Keramik, für Quarz, für harte und brüchige Materialien
- Spindelnase
- HSK A-63, HSK-E40
- Anzahl Werkzeuge
- 24 Werkzeuge
- Anwendungsbereich
- für Graphit
- Weitere Eigenschaften
- Hochleistung, Fräser, hohe Produktivität
- X-Hub
500 mm
(20 in)- Y-Hub
400 mm
(16 in)- Z-Hub
230 mm
(9 in)- Rotationsgeschwindigkeit
30.000 rpm
(188.496 rad.min-1)- Leistung
12 kVA
(16,32 hp)- Maximalhöhe des Werkstücks
230 mm
(9 in)- Vorrückgeschwindigkeit X-Achse
10 m/min
- Vorrückgeschwindigkeit Y-Achse
10 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Maximale Tischlast
200 kg
(441 lb)- Werkzeuggewicht (max.)
3 kg
(6,6 lb)- Positioniergenauigkeit
0,003 mm
(0 in)- Wiederholbarkeit
0,002 mm
(0 in)- Gesamtgewicht
3.500 kg
(7.716,18 lb)- Gesamtlänge
1.805 mm
(71,1 in)- Gesamtbreite
1.890 mm
(74,4 in)- Gesamthöhe
2.350 mm
(92,5 in)
Beschreibung
Merkmale:
1. Von Conprofe entwickelte Ultraschallspindeln mit einer maximalen Drehzahl von 40.000 U/min zur Reduzierung der Schnittkraft,
dadurch werden Beschädigungen unter der Oberfläche (SSD) bei hart-spröden Materialien reduziert
2. Hervorragende Leistung in Bezug auf Schwingungsdämpfung, Beibehaltung der Genauigkeit, dynamische Eigenschaften und thermische Stabilität aufgrund der hochsteifen Struktur und des symmetrischen Gantry-Aufbaus
3. Mehrschichtiger Schutz und Labyrinthdesign für die Führungsbahn, Überdruckabdichtung und spezielles Staubabscheidungsdesign
4. Gut geeignet für Trocken- und Nassschnitt
5. Hochpräziser linearer Drehgeber, konfigurierbar für eine vollständige Regelung und eine Wiederholgenauigkeit von 2µm
6. SIEMENS 828D System verfügbar
Anwendung:
Ideal geeignet für die Hochgeschwindigkeits- und Hochpräzisionsbearbeitung von Graphit, ungesinterter Keramik, hart-spröden Materialien (Saphir, Glas, etc.), metallischen Werkstoffen, etc.
---
