Absperrklappe LD151

manuellfür Trinkwasserfür Kühlwasser

Produktübersicht
Die Apollo LD151 (Lug) und WD151 (Wafer) Serien von Absperrklappen aus duktilem Guss sind für industrielle, gewerbliche und HVAC/Mechanik-Anwendungen konzipiert. Verfügbar in den Größen 2"–24" (LD151 lug: 2"–24"; WD151 wafer: 2"–12"). Kompatibel mit ANSI 125# & 150# Flanschen und ISO 5211-Topplatte zur direkten Montage von pneumatischen Antrieben und Getriebebetätigungen. Entspricht MSS SP-67 und API 609; LD151 (3"–24") erfüllt die Anforderungen von AWWA C-504. Geeignet für End-of-line bidirektionalen Totendruckbetrieb bis zum Nenndruck.

Anwendungen

• Heizungsanlagen (HVAC)
• Kühlkreisläufe
• Trinkwasserversorgung

Abmessungen (Ausgewählte Werte)
d1: 469,9 mm
DN1: 8"
l1: 32 mm
d2: 610,1 mm
DN2: 8"
l2: 32 mm
M1: 63 mm
M2: 356 mm
H: 289 mm
h1: 45 mm
Y: 45 mm
V: 244 mm

Produktinformationen

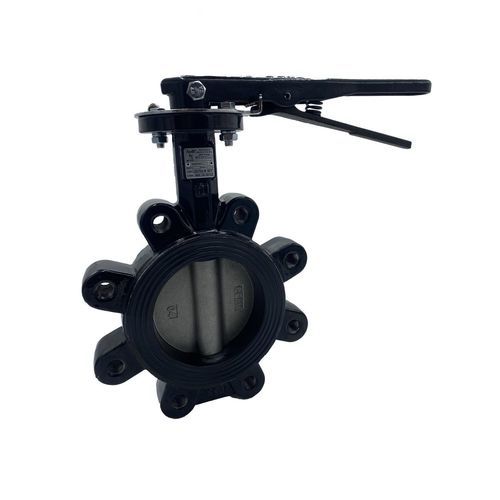

Artikel: Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
Artikelnummer mit GTIN: LD15108SE11 (00191988183011)
Produktnummer mit GTIN: LD15108SE11 (00191988183011)
Hersteller: Aalberts integrated piping systems Americas, Inc. (Apollo)
Artikelgruppe: LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
Größe: 8"
Gewicht: 43,5 lb

Eigenschaften

• Farbe: schwarz
• Materialien: Gehäuse aus duktilem Gusseisen (ASTM A536 65-45-12)
• Oberflächenbehandlung: keine
• Form: gerade
• Anschlussart: Lug
• Dichtung: EPDM

Technisch

• Max. Betriebsdruck (Flüssigkeit): 200 psi
• Min. Medientemperatur: 32 °F
• Max. Medientemperatur: 200 °F

Allgemein

• Produktgruppe: Armaturen (EPDM)
• ETIM-Klasse: EC010910 Absperrklappe
• Ursprungsland: Thailand
• Marke: Apollo
• Serie: LD151
• Produkttyp: LD151
• UNSPS: 40141619

Eigenschaften / Technische Daten

• Artikelnummer: LD15108SE11
• GTIN / EAN: 00191988183011
• Größe (Nennweite): DN 200 (8")
• Gewicht: 43,5 lb
• Gehäusematerial: Gusseisen (ASTM A536 65-45-12)
• Scheibenmaterial: Edelstahl
• Wellenmaterial: Edelstahl
• Primäre Wellenabdichtung: Nitrilkautschuk (NBR)
• Sitz / Dichtung: EPDM
• Max. Betriebsdruck (Flüssigkeit): 200 psi
• Medientemperaturbereich: 32 °F bis 200 °F
• Anschlussart: Lug
• Außendurchmesser Rohr alle Anschlüsse: 469,9 mm (18,5")
